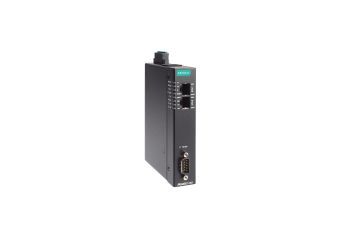

MGate 5192

Wprowadzenie

MGate 5192 to przemysłowa brama protokołów przeznaczona do konwersji komunikacji IEC 61850 MMS na Modbus RTU/ASCII/TCP, DNP3 serial/TCP/UDP, IEC 60870-5-101 lub IEC 60870-5-104. Aby zintegrować istniejące urządzenia IEC 61850, takie jak IED czy przekaźniki, z siecią Modbus, DNP3, IEC 101 lub IEC 104, można użyć MGate 5192 jako klienta IEC 61850 MMS do zbierania i wymiany danych z urządzeniami SCADA obsługującymi Modbus RTU/ASCII/TCP, DNP3 serial/TCP/UDP, IEC 60870-5-101 lub IEC 60870-5-104. Wszystkie modele posiadają wytrzymałą i kompaktową obudowę metalową, możliwość montażu na szynie DIN oraz wbudowaną izolację portów szeregowych. Solidna konstrukcja sprawia, że urządzenie nadaje się do zastosowań przemysłowych, takich jak podstacje energetyczne i aplikacje związane z odnawialnymi źródłami energii.

Łatwa konfiguracja

Bramy MGate 5192 są wyposażone w konsolę internetową, która umożliwia łatwą konfigurację bez konieczności instalowania dodatkowych narzędzi. Dodatkowo szyfrowanie komunikacji za pomocą HTTPS zapewnia wyższe bezpieczeństwo sieci. W większości aplikacji do akwizycji danych konfiguracja urządzeń z użyciem komend Modbus może być czasochłonna i zwiększać koszty. Bramy MGate 5192 umożliwiają konfigurację offline za pomocą pliku CSV, co pozwala szybko ustawić parametry Modbus. Ponadto bramy oferują programowalne ustawienia rezystorów podciągających/ściągających oraz rezystorów terminujących dla RS-485 w trybie 2-przewodowym, eliminując konieczność otwierania obudowy urządzenia.

Łatwe rozwiązywanie problemów

Bramy MGate 5192 oferują różnorodne funkcje konserwacyjne, które skracają czas i koszty diagnozowania problemów, w tym wskaźniki LED, diagnostykę protokołów, monitorowanie ruchu oraz podgląd tagów. Narzędzia te umożliwiają wychwycenie i analizę danych w celu łatwego zidentyfikowania przyczyn problemów, szczególnie na etapie instalacji. Dodatkowo bramy MGate są wyposażone w funkcje monitorowania stanu i ochrony przed awariami. Funkcja monitorowania stanu powiadamia system SCADA, gdy urządzenie IEC 61850 zostanie odłączone lub nie odpowiada. W takiej sytuacji SCADA uzyskuje status każdego urządzenia końcowego i generuje alarmy, aby powiadomić operatorów. Funkcja ochrony przed awariami przechowuje ostatnie dane bez wysyłania ich do urządzeń IEC 61850. Gdy SCADA zostanie odłączone, urządzenia końcowe zachowują ostatnie operacje i nie przechodzą w tryb offline.
