UWAGA: Model PT-7828 dostępny tylko do wyczerpana zapasów.

 Sprawdź następcę - RKS-G4028.

Archiwalne

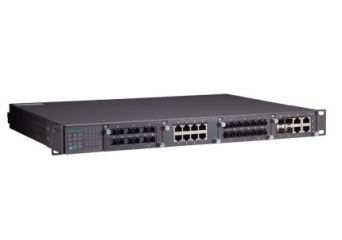

main product photo

PT-7828

Modułowy switch warstwy trzeciej do szafy RACK

Producent: MOXA
Producent: MOXA
  • możliwość zainstalowania do 4 modułów rozszerzeń (maksymalnie 28 portów, w tym 4 gigabitowe)
  • protokoły routingu statycznego, RIP, OSPF
  • zgodny z: IEC 61850-3, IEEE1613 (stacje energetyczne), NEMA TS2 (systemy kontroli ruchu drogowego) oraz EN50121-4 (kolej)
  • protokoły redundantnych sieci Ethernet: MOXA Turbo Ring/Turbo Chain oraz RSTP/STP/MSTP
  • uniwersalny zakres napięcia zasilania: 24, 48 VDC lub 110/220 VDC/VAC
  • modułowa obudowa umożliwiająca elastyczny wybór ilości oraz rodzaju portów sieciowych
  • szeroki zakres temperatury pracy od -40 do +85°C
Na zamówienie

Darmowa dostawa od 500 zł

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych
PT-7828

PT-7828

Akcesoria

Opis

Switch przemysłowy PT-7828 to najwyższej jakości urządzenie pracujące w warstwie trzeciej modelu OSI, posiadające zaimplementowane protokoły routingu statycznego oraz RIP V1/V2, które znacznie usprawniają przesyłanie danych między aplikacjami w sieci. PTS-7828 został zaprojektowany z myślą by sprostać wymaganiom stawianym urzadzeniom pracującym w systemach energetyki, kontroli ruchu lub kolejowych.
Modułowa budowa oraz możliwość zasilania urządzenia szeroką gamą napięć (24/48 VDC lub 110/220 VDC/VAC) sprawiają, ze przełącznik PT-7828 stanowi idealne rozwiązanie przeznaczone do tworzenia deterministycznych i redundantnych siecii ethernetowych, w tym także sieci szkieletowych, wymagających niezawodności działania na najwyższym poziomie.
Możliwość zainstalowania 24 portów 100/100Mb/s oraz 4 portów 1000Gb/s na panelu przednim lub tylnym urządzenia pozwala na zaplanowanie optymalnego rozmieszczenia elementów w sieci

Cechy charakterystyczne

  • Zaimplementowane protokoły routingu statycznego oraz RIP V1/V2
  • Turbo Ring oraz RSTP/STP dla zapewnieniaredundantnej sieci przemysłowej
  • IGMP Snooping oraz GMRP dla filtrowania rozgłoszeń w sieci
  • Obsługa IEEE 802.1Q VLAN oraz GVRP dla ułatwienia planowania struktury sieci
  • Qos - IEEE 802.1p/1Q oraz TOS/DiffServ dla zwiększenia determinizmu sieci
  • IEEE 802.1X, https/SSH dla zapewnienia bezpieczeństwa przesyłanych danych
  • Obsługa SNMP V1/V2c/V3 dla zapewnienia optymalnego poziomu zarządzania siecią
  • Standard RMON przeznaczony do efektywnego monitorowania stanu sieci
  • Możliwość zarządzania pasmem w celu uniknięcia przeciążenia sieci
  • Filtrowanie dostepu do poszczególnych portów na podstawie adresu MAC
  • Port mirroring - możliwość skopiowania pakietów z jednego portu do drugiego pozwalająca na monitorowanie ruchu sieciowego
  • Automatyczne powiadamianie o zajściu zdarzenia via email
  • Automatyczne odzyskiwanie adresów IP podłaczonych urządzeń
  • Line Swap Fast Recovery - usprawnia rekonfigurację switcha po zmianie portów podłaczenia urządzeń



Specyfikacja

  • Baza switcha
  • Technologia
Standardy IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for Flow Control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid STP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1X for Authentication
IEEE 802.3ad for Port Trunk with LACP
Konfiguracja IPv4, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, DHCP Option 66/67/82, LLDP, Flow Control, Back Pressure Flow Control, SNMP Inform, Port Mirror, Syslog
Filtrowanie IGMPv1/v2/v3, GMRP, GVRP, 802.1Q, Q-in-Q VLAN
Protokoły redundantne
 STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation, VRRP
Bezpieczeństwo RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection
Unicast routing routing statyczny, RIP V1/V2, OSPF
Multicast routing DVMRP oraz PIM-DM
Czas systemowy SNTP, NTP Server/Client, IEEE 1588v2 PTP
Protokoły przemysłowe
 EtherNet/IP, Modbus/TCP
MIB
 MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Podstacje energetyczne IEC 61850 QoS
  • Właściwości urządzenia
Kolejki priorytetów ruchu
 4
Maks. liczba sieci VLAN
 64
Zakres znaczników VLAN ID
 VID 1 to 4094
Grupy IGMP (IGMP Groups) 256
  • Interfejsy
Porty Fast Ethernet
 Sloty nr 1, 2 oraz 3 dla modułów z 2, 4, 6 bądź 8 portami ethernetowymi. Moduły PM-7200 Fast Ethernet z portami w standardzie 10/100BaseT(X) (TP/M12) oraz 100BaseFX (złącza SC/ST/MTRJ) bądź 100BaseSFP.
Porty Gigabit Ethernet
 Slot nr 4 na moduły zawierające 2 lub 4 porty combo RJ45/SFP 10/100/1000BaseT(X) RJ45 bądź 1000BaseSFP
Konsola RS-232 (RJ45)
Przekaźnik alarmowy
 1 przekaźnik alarmowy z obciążalnością prądową 3 A @ 30 VDC bądź 3 A @ 240 VAC
  • Zasilanie
Napięcie

W zależności od wersji switcha:

• 24 VDC
• 48 VDC
• 110/220 VDC/VAC

Zgodność z EN50155 dla napięć 24/48/110 VDC
Zakres napięć

W zależności od wersji switcha (zasilania):

• 18 do 36 V (24 VDC)
• 36 do 72 V (48 VDC)
• 88 do 300 VDC, 85 do 264 VAC (110/220 VDC/VAC)
Prąd

(wszystkie porty światłowodowe z podłączonymi włóknami)

• Maks. 2.38 A @ 24 VDC
• Maks. 1.12 A @ 48 VDC
• Maks. 0.59/0.30 A @ 110/220 VDC
• Maks. 0.49/0.26 A @ 110/220 VAC
Zabezpieczenie przed przeciążeniem
 Jest
Zabezpieczenie przed odwrotną polaryzacją
 Jest
Złącze 10-śrubowy bloczek
  • Obudowa
Obudowa Aluminium, stopień ochrony IP30
Masa 5900 g
Wymiary 440 x 44 x 325 mm
Montaż w szafie Rack 19" (wysokość switcha 1U)
  • Warunki środowiskowe
Temperatura pracy
 -40 do 85°C (zimny start wymaga minimum 100 VAC przy -40°C)
Temperatura przechowywania
 -40 do 85°C
Wilgotność 5 do 95%
  • Certyfikaty
Safety UL 60950-1
EMI FCC Part 15 Subpart B Class A, EN 55032 Class A
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
IEC 61000-4-11
Rail Traffic
 EN 50155 (częściowa zgodność), EN 50121-4
Electrical susbstations
 IEC 61850-3, IEEE 1613
Transportation NEMA TS2
MTBF (meantime between failures), Time
 393,828 hrs
Telcordia SR332
