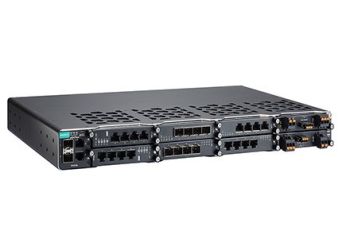

PT-G7728
Modułowy switch do szafy RACK 19" full gigabit, zgodny z IEC61850, do 28 portów Gigabit Ethernet
Producent: MOXA
Producent: MOXA
- baza switcha, wymagane moduły portów serii LM-7000H (różne typy portów w zależności od zastosowanego rodzaju modułu)
- różna moduły zasilania (PWR-LV-P48 i/lub PWR-HV-P48)
- switch pozwala na uzyskanie łącznie do 28 gigabitowych portów w różnych konfiguracjach (porty RJ45, RJ45 z zasilaniem PoE lub gniazda modułów SFP)
- zgodny z IEC 61850-3 (edycja 2, klasa 2)
- możliwość wymiany modułów podczas pracy urządzenia (hot swappable)
- wbudowany serwer MMS zgodny z IEC 61850-90-4 dla systemów SCADA w energetyce
- wsparcie PRP/HSR - wymagany moduł LM-7000H-2GPHR
- Wsparcie znacznika czasu zgodnego z IEEE 1588
- Zgodność z protokołem redundancji ruchu multicastowerg V-ON
- modułowa obudowa umożliwiająca elastyczny wybór ilości oraz rodzaju portów sieciowych
- szeroki zakres temperatury pracy: -40...+85°C
Cena od 17 730,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
W magazynie
Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajPT-G7728baza switcha PT-G7728, 2 porty GE 1000/100BaseSFP, 2 porty GE 1000/100/10BaseTX, 6 gniazd na moduły portowe, 2 gniazda na moduły zasilająceW magazynieGwarancja: 17 730,00 zł21 807,90 złZaloguj się, aby poznać swoją cenę PT-G7728baza switcha PT-G7728, 2 porty GE 1000/100BaseSFP, 2 porty GE 1000/100/10BaseTX, 6 gniazd na moduły portowe, 2 gniazda na moduły zasilająceDostępność:W magazynieCena netto:17 730,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajLM-7000H-2GPHRModuł Gigabit Ethernet dla serii PT-G7728 z 2 gniazdami 100/1000Base SFP lub RJ45, obsługa protokołu PRP/HSRW magazynieGwarancja: 10 142,00 zł12 474,66 złZaloguj się, aby poznać swoją cenę LM-7000H-2GPHRModuł Gigabit Ethernet dla serii PT-G7728 z 2 gniazdami 100/1000Base SFP lub RJ45, obsługa protokołu PRP/HSRDostępność:W magazynieCena netto:10 142,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń, 4 porty 1000/100BaseTX z zasilaniem PoEW magazynieGwarancja: 4 997,00 zł6 146,31 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń, 4 porty 1000/100BaseTX z zasilaniem PoEDostępność:W magazynieCena netto:4 997,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń, 4 porty 1000/100BaseSFPW magazynieGwarancja: 3 430,00 zł4 218,90 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń, 4 porty 1000/100BaseSFPDostępność:W magazynieCena netto:3 430,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń, 4 porty 1000/100BaseTXW magazynieGwarancja: 3 430,00 zł4 218,90 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń, 4 porty 1000/100BaseTXDostępność:W magazynieCena netto:3 430,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń, 4 porty 10/100BaseTX z zasilaniem PoEW magazynieGwarancja: 3 410,00 zł4 194,30 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń, 4 porty 10/100BaseTX z zasilaniem PoEDostępność:W magazynieCena netto:3 410,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł rozszerzeń, 4 porty 10/100BaseTx RJ45W magazynieGwarancja: 2 052,00 zł2 523,96 złZaloguj się, aby poznać swoją cenę Moduł rozszerzeń, 4 porty 10/100BaseTx RJ45Dostępność:W magazynieCena netto:2 052,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł zasilania 110/230 VAC, wyjście przekaźnika, wejście zasilania PoEW magazynieGwarancja: 3 968,00 zł4 880,64 złZaloguj się, aby poznać swoją cenę Moduł zasilania 110/230 VAC, wyjście przekaźnika, wejście zasilania PoEDostępność:W magazynieCena netto:3 968,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajModuł zasilania 24/48 VDC, wyjście przekaźnika, wejście zasilania PoEW dostawie Gwarancja: 3 968,00 zł4 880,64 złZaloguj się, aby poznać swoją cenę Moduł zasilania 24/48 VDC, wyjście przekaźnika, wejście zasilania PoEDostępność: W dostawieCena netto:3 968,00 zł
Opis
Switch przemysłowy PT-G7728 to bardzo wydajny, w pełni gigabitowy przełącznik modułowy wyposażony w standardzie w 4 porty gigabitowe (2 porty RJ45 i dwa gniazda na moduły SFP) oraz 6 gniazd rozszerzeń na moduły interfejsowe i 2 gniazda na moduły zasilania. Przełącznik został zaprojektowany by sprostać wysokim wymaganiom urządzeń transmisyjnych przeznaczonych do przemysłowych sieci Ethernetowych w energetyce. Dzięki modułowej budowie i możliwości doboru różnej konfiguracji portów pozwala na zbudowanie wydajnej struktury teletransmisyjnej. Dzięki różnym modułom urządzenie może zostać wyposażone w 28 portów (wszystkie gigabitowe) oraz różnym sposobie zasilania (dwa moduły zasilające do wyboru: 24/48 VDC oraz 110/230 VAC).
Cechy charakterystyczne:
Możliwość wyposażenia w maksymalnie 28 gigabitowych portów
- Moxa Turbo Ring (redundantna, niezawodna sieć w architekturze pierścienia o bardzo wygodnej konfiguracji) lub RSTP/STP (IEEE802.1W/D)
- protokoły IEEE802.1Q VLAN oraz GVRP umożliwiające w prosty wygodne planowanie i dzielenie sieci na mniejsze podsieci
- obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci (przesyłanie pakietów zgodnie z ich priorytetami)
- obsługa 802.3ad LACP, Port Trunking umożliwiająca elastyczne zwiększenie pasma sieci poprzez łączenie przepustowości poszczególnych portów ze sobą w jeden logiczny kanał
- IEEE 802.1X, https/SSL - zwiększone bezpieczeństwa sieci
- obsługa SNMP V1/V2c/V3 pozwalająca na wygodną i zintegrowaną z innymi urządzeniami w systemie administrację całym projektem
- obsługa standardu RMON w celu wygodnego monitorowania i diagnozowania całej sieci Ethernet
- możliwość wprowadzenia dla poszczególnych portów obsługi ruchu tylko od urządzeń o określonym adresie MAC
- Port mirroring - kopiowanie ruchu pomiędzy dwoma portami i przesyłanie go na inny port, funkcjonalność zastępująca funkcje hub'a, stosowana w przypadku potrzeby monitorowania komunikacji pomiędzy różnymi urządzeniami
- automatyczne powiadamianie o zajściu określonego zdarzenia
- prosta i przejrzysta konfiguracja
Specyfikacja
- Baza switcha PT-G7728
 |
- Technologia
| Standardy | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for Flow Control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1X for Authentication IEEE 802.3ad for Port Trunk with LACP |
| Konfiguracja | IPv6, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Fiber Check, Syslog, Dying Gasp |
| Filtrowanie | IGMPv1/v2/v3, GMRP, GVRP, 802.1Q |
| Protokoły redundantne |
STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Bezpieczeństwo | RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection, MAC Authentication Bypass, MAC Sticky, Access Control Lists |
| Czas systemowy | SNTP, NTP Server/Client, IEEE 1588v2 PTP (hardware-based) |
| Protokoły przemysłowe |
EtherNet/IP, Modbus/TCP |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Podstacje energetyczne | MMS, IEC 61850 QoS |
- Właściwości urządzenia
| Kolejki priorytetów ruchu |
8 |
| Maks. liczba sieci VLAN |
512 |
| Zakres znaczników VLAN ID |
VID 1 do 4094 |
| Grupy IGMP (IGMP Groups) | 4096 |
| Wielkość tablicy MAC | 16K |
| Wielkość bufora pakietów | 12 Mbits |
| Maksymalna wielkość ranki jumbo | 9.6 KB |
- Interfejsy
| Porty (moduły portowe) |
Możliwość rozbudowy do maksymalnie 28 portów (4 porty zabudowane w bazie switcha: 2 porty RJ45 i 2 porty SFP): • 6 gniazd na moduły roszerzeń, każdy moduł zawiera 4 porty (różne porty w zależności od rodzaju użytego modułu). Moduły mogą zawierać trzy rodzaje portów: 10/100/1000BaseT(X), PoE+ 10/100/1000BaseT(X) bądź 100/1000BaseSFP |
| Uwaga co do wyboru modułów rozszerzeń |
Proszę zapoznać się z informacjami dodatkowymi zawartymi w karcie katalogowej modułów serii LM-7000H |
| Konsola | Micro-B USB |
| Port pamięci masowej |
USB storage port (złącze typu USB A) |
- Zasilanie
| Uwaga odnośnie wyboru modułów zasilających |
Rodzaj napięcia zasilającego zależy od typu modułu zasilającego zainstalowanego w switchu |
| Napięcie | • dla zainstalowanego modułu PWR-LV-P48: 24/48 VDC dla poprawnej pracy switcha 48 VDC dla poprawnej pracy portów PoE (jeżeli są zainstalowane moduły z portami PoE) (rekomendowane napięcie zasilające dla odbiorników PoE+ 53 do 57 VDC) • dla zainstalowanego modułu PWR-HV-P48: 110/220 VDC/VAC dla poprawnej pracy switcha 48 VDC dla poprawnej pracy portów PoE (jeżeli są zainstalowane moduły z portami PoE) (rekomendowane napięcie zasilające dla odbiorników PoE+ 53 do 57 VDC) |
| Zakres napięć | • dla zainstalowanego modułu PWR-LV-P48: 18 do 72 VDC dla poprawnej pracy switcha 46 do 57 VDC dla poprawnej pracy portów PoE • dla zainstalowanego modułu PWR-HV-P48: 88 do 300 VDC, 90 do 264 VAC dla poprawnej pracy switcha 46 to 57 VDC dla poprawnej pracy portów PoE |
| Prąd |
• dla zainstalowanego modułu PWR-LV-P48: Prąd pobierany przez sam switch Maks. 0.49 A @ 24 VDC Maks. 0.25A @ 48 VDC Prąd pobierany przez system zasilania portów PoE Max. 0.53 A @ 48 VDC (bez uwzględnienia prądu pobieranego przez odbiorniki PoE) • dla zainstalowanego modułu PWR-HV-P48 Prąd pobierany przez sam switch Maks. 0.12 A @ 110 VDC Maks. 0.07 A @ 220 VDC Maks. 0.29 A @ 110 VAC Maks. 0.18 A @ 220 VAC Prąd pobierany przez system zasilania portów PoE Maks. 0.53 A @ 48 VDC (bez uwzględnienia prądu pobieranego przez odbiorniki PoE) |
| Złącze | 10-śrubowy bloczek |
- Obudowa
| Obudowa | IP30 |
| Masa | 3080 g |
| Wymiary | 443 x 44 x 280 mm |
| Montaż | w szafie Rack 19" (wysokość switcha 1U) |
- Warunki środowiskowe
| Temperatura pracy |
-40 do 85°C (zimny start wymaga minimum 100 VAC przy -40°C) |
| Temperatura przechowywania |
-40 do 85°C |
| Wilgotność | 5 do 95% |
- Certyfikaty
| Safety | UL 61010-2-201, EN 61010 (LVD) (Pending) |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMC | EN 55032, EN 55024 |
| EMS | IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 |
| Rail Traffic |
EN 50121-4 |
| Electrical susbstations |
IEC 61850-3 ed2 Class 2, IEEE 1613 |
| MTBF (meantime between failures), Time |
449542 hrs Telcordia (Bellcore), GB |
