UWAGA: Produkt jest planowany do wycofania. |

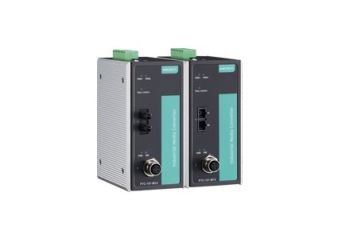

PTC-101-M12
Przemysłowy mediakonwerter skrętka-światłowód z portem Ethernetowym M12, zgodny z EN50155/EN50121-4
- port M12 10/100BaseT(X) autonegocjacja, autowykrywanie MDI/MDI-X
- funkcja Link Fault Pass-Through (LFP)
- Bardzo szeroki zakres temp. pracy od -40 do 85°C
- Zgodność z normami EN50155/EN50124-4
- Redundantne zasilanie DC
Wysoka cena? Zaloguj się i kupuj taniej
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajPTC-101-M12-S-SC-LV-TPrzemysłowy mediakonwerter na szynę DIN z portem M12, światłowód jednomodowy, zasilanie LV, złącze światłowodowe SC, temp. pracy od -40 do 85 st. CNa zamówienie Gwarancja: 4 254,00 zł5 232,42 złZaloguj się, aby poznać swoją cenę PTC-101-M12-S-SC-LV-TPrzemysłowy mediakonwerter na szynę DIN z portem M12, światłowód jednomodowy, zasilanie LV, złącze światłowodowe SC, temp. pracy od -40 do 85 st. CDostępność: Na zamówienieCena netto:4 254,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajPTC-101-M12-S-ST-LV-TPrzemysłowy mediakonwerter na szynę DIN z portem M12, światłowód jednomodowy, zasilanie LV, złącze światłowodowe ST, temp. pracy od -40 do 85 st. CNa zamówienie Gwarancja: 4 254,00 zł5 232,42 złZaloguj się, aby poznać swoją cenę PTC-101-M12-S-ST-LV-TPrzemysłowy mediakonwerter na szynę DIN z portem M12, światłowód jednomodowy, zasilanie LV, złącze światłowodowe ST, temp. pracy od -40 do 85 st. CDostępność: Na zamówienieCena netto:4 254,00 zł
Akcesoria
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów Dodajzasilacz na szynę DIN 30W 24V 1.5AW magazynieGwarancja: 60,00 zł73,80 złZaloguj się, aby poznać swoją cenę zasilacz na szynę DIN 30W 24V 1.5ADostępność:W magazynieCena netto:60,00 zł
Opis
Seria mediakonwerterów PTC-101-M12 zaprojektowana została do pracy w ciężkich warunkach przemysłowych w warunkach wstrząsów i wibracji (zakręcany port Ethernetowy M12). Dodatkowo, w odróżnieniu od innych mediakonwerterów posiada potwierdzoną zgodność z takimi normami, jak EN50155/EN50121-4 (dotyczy ruchu kolejowego).
PTC-101-M12 konwertuje sygnał pomiędzy światłowodem (złącze SC, ST, lub LC), a skrętką (RJ-45). Zastosowaniu światłowodu w przemyśle pozwala na wyeliminowanie wpływu zakłóceń elektromagnetycznych, pochodzących od np. silników dużych mocy, czy transformatorów oraz umożliwia znacznie wydłużyć dystans na który przesyłany jest sygnał.
Urządzenie posiada redundantne zasilanie (dotyczy modeli oznaczonych symbolem LV): jedno podstawowe oraz drugie awaryjne. W przypadku utraty zasilania z wejścia podstawowego, konwerter samoczynnie przełącza się na wejście redundantne, nie przerywając swojej pracy, dzięki czemu zapewniona jest ciągłość funkcjonowania urządzenia.
PTC-101 wyposażony jest w dodatkowy przekaźnik alarmowy, rozwierany w przypadku wystąpienia w sieci utraty zasilania, bądź awarii któregoś z portów. Funkcjonalność taka pozwala na szybkie wprowadzenie pewnych procedur w sytuacjach awaryjnych.
Urządzenie wyposażone jest w funkcję Link Fault Pass-Through. Mechanizm ten, w przypadku zerwania połączenia po jednej stronie, automatycznie zamyka połączenie po drugiej stronie konwertera, dzięki czemu informacja o awarii jest natychmiast propagowana do stacji końcowych i tym samym są one poinformowane o bezcelowości uporczywej próby nawiązania połączenia poprzez tą ścieżkę. Łącze to, dzięki wspomnianemu mechanizmowi, automatycznie ponownie nawiąże transmisję z chwilą usunięcia awarii. W przypadku konwerterów nie wyposażonych w ten mechanizm, informacja o zerwaniu połączenia nie jest propagowana dalej poprzez ścieżkę, przez co stacje końcowe nadal próbują nawiązać komunikację tą drogą, pomimo utraty fizycznego połączenia.
Przemysłowe mediakonwertery serii PTC-101 nadają się doskonale do wymagających zastosowań przemysłowych, gdzie podstawowym kryterium pozostaje niezawodność i bezpieczeństwo połączeń.
Specyfikacja
- Interfejs Ethernet
10/100BaseT(X) Ports (M12 D-coded 4 pinowe złącze żeńskie) | 1 |
100BaseFX Ports (jednomodowe złącze SC) | PTC-101-M-SC-HV/M-SC-LV Seria: 1 |
100BaseFX Ports (jednomodowe złącze ST) | PTC-101-M-ST-HV/M-ST-LV Seria: 1 |
- Światłowód
Długość fali | 1310 nm |
Min. TX Output | -5 dBm |
Max. TX Output | 0 dBm |
RX Sensitivity | -34 dBm |
Typowa odległość | 40 km |
- Zasilanie
Input Voltage | od 20 do 72 VDC |
Prad wejściowy | od 150 mA @ 20 do 72 VDC |
Pobór mocy | od 150 mA @ 20 do 72 VDC |
Zabezpieczenie przed przeciązeniem | Wspierane |
- Instalacja
Obudowa | Metalowa |
Waga urządzenia | 785 g |
Wymiary | 152.15 x 126.46 x 66.65 mm |
Montaż | na szynie DIN |
- Limity środowiskościowe
Temperatura operacyjna | -40 do 85°C (-40 to 185°F) |
Temperatura przechowywania | -40 to 85°C (-40 to 185°F) |
- Standardy i certyfikaty
EMI | CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV |
Testy środowiskościowe |
IEC 60068-2-1 |
Bezpieczeństwo | EN 60950-1, UL 60950-1 |
Wibracje | IEC 60068-2-6 |
- MTBF
Czas | 1,211,613 godzin |
Standard | MIL-HDBK-217F |
