nowość

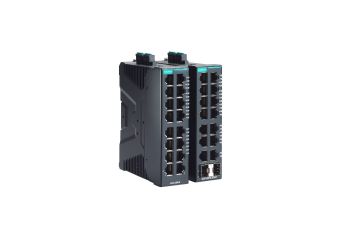

SDS-G3016

16-portowy switch gigabitowy z podstawowymi funkcjami zarządzania

Producent: MOXA

Kompaktowa i elastyczna obudowa, umożliwiająca instalację w ograniczonej przestrzeni
Graficzny interfejs użytkownika (GUI) oparty na przeglądarce, ułatwiający konfigurację i zarządzanie urządzeniem
Wielojęzyczny interfejs WWW: angielski, chiński tradycyjny, chiński uproszczony, japoński, niemiecki i francuski
Obsługa protokołów RSTP/STP oraz MRP zapewnia redundancję sieciową i wysoką dostępność
Zgodność z protokołami przemysłowymi EtherNet/IP, PROFINET oraz Modbus TCP w celu łatwej integracji i monitorowania w systemach HMI/SCADA w automatyce
Funkcje bezpieczeństwa oparte na normie IEC 62443
Obrotowy przełącznik DIP umożliwia wprowadzanie ustawień profilowych bez użycia przeglądarki internetowej
Obsługa MXstudio dla łatwego i wizualnego zarządzania siecią przemysłową

Cena od 3 728,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

Na zamówienie

Darmowa dostawa od 500 zł

Pokaż 4 modele

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Akcesoria
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

SDS-G3016

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SDS-G3016 Podstawowy switch zarządzalny na szynę DIN, 16 portów Gigabit Ethernet RJ45, temp. pracy -10...60 st. C	Na zamówienie	Gwarancja:		3 728,00 zł 4 585,44 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SDS-G3016

Podstawowy switch zarządzalny na szynę DIN, 16 portów Gigabit Ethernet RJ45, temp. pracy -10...60 st. C

Dostępność: Na zamówienie

Cena netto:

3 728,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SDS-G3016-T Podstawowy switch zarządzalny na szynę DIN, 16 portów Gigabit Ethernet RJ45, temp. pracy -40…75 st. C	Na zamówienie	Gwarancja:		4 094,00 zł 5 035,62 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SDS-G3016-T

Podstawowy switch zarządzalny na szynę DIN, 16 portów Gigabit Ethernet RJ45, temp. pracy -40…75 st. C

Dostępność: Na zamówienie

Cena netto:

4 094,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SDS-G3016-2GSFP Podstawowy switch zarządzalny na szynę DIN, 14 portów 10/100/1000BaseT(X), 2 porty 100/1000BaseSFP, temp. pracy -10…60 st. C	Na zamówienie	Gwarancja:		4 231,00 zł 5 204,13 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SDS-G3016-2GSFP

Podstawowy switch zarządzalny na szynę DIN, 14 portów 10/100/1000BaseT(X), 2 porty 100/1000BaseSFP, temp. pracy -10…60 st. C

Dostępność: Na zamówienie

Cena netto:

4 231,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SDS-G3016-2GSFP-T Podstawowy switch zarządzalny na szynę DIN, 14 portów 10/100/1000BaseT(X), 2 porty 100/1000BaseSFP, temp. pracy -40…75 st. C	Na zamówienie	Gwarancja:		4 597,00 zł 5 654,31 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SDS-G3016-2GSFP-T

Podstawowy switch zarządzalny na szynę DIN, 14 portów 10/100/1000BaseT(X), 2 porty 100/1000BaseSFP, temp. pracy -40…75 st. C

Dostępność: Na zamówienie

Cena netto:

4 597,00 zł

Zaloguj się, aby poznać swoją cenę

Akcesoria

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
HDR-30-24 zasilacz na szynę DIN 30W 24V 1.5A	W magazynie	Gwarancja:		60,00 zł 73,80 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt. 96 sztuk w kartonie

HDR-30-24

zasilacz na szynę DIN 30W 24V 1.5A

Dostępność:

W magazynie

Cena netto:

60,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
LM38-A3S-TI-N-DD moduł światłowodowy SFP 100BaseFx, zasięg do 2 km, światłowód wielomodowy, złącze LC przystosowany do pracy z przełącznikami Moxa	W magazynie	Gwarancja:		259,00 zł 318,57 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

LM38-A3S-TI-N-DD

moduł światłowodowy SFP 100BaseFx, zasięg do 2 km, światłowód wielomodowy, złącze LC przystosowany do pracy z przełącznikami Moxa

Dostępność:

W magazynie

Cena netto:

259,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
LS38-A3S-TI-N-DD moduł światłowodowy SFP 100BaseFx, zasięg do 40 km, światłowód jednomodowy, złącze LC przystosowany do pracy z przełącznikami Moxa	W magazynie	Gwarancja:		270,00 zł 332,10 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

LS38-A3S-TI-N-DD

moduł światłowodowy SFP 100BaseFx, zasięg do 40 km, światłowód jednomodowy, złącze LC przystosowany do pracy z przełącznikami Moxa

Dostępność:

W magazynie

Cena netto:

270,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
LS38-C3S-TI-N-DD moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów przystosowany do pracy z przełącznikami Moxa	W magazynie	Gwarancja:		287,00 zł 353,01 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

LS38-C3S-TI-N-DD

moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów przystosowany do pracy z przełącznikami Moxa

Dostępność:

W magazynie

Cena netto:

287,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SFP-1FEMLC-T moduł światłowodowy SFP 100BaseFx, zasięg do 4 km, światłowód wielomodowy, złącze LC	W magazynie	Gwarancja:		583,00 zł 717,09 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SFP-1FEMLC-T

moduł światłowodowy SFP 100BaseFx, zasięg do 4 km, światłowód wielomodowy, złącze LC

Dostępność:

W magazynie

Cena netto:

583,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SFP-1FESLC-T moduł światłowodowy SFP 100BaseFx, zasięg do 40 km, światłowód jednomodowy, złącze LC	W magazynie	Gwarancja:		1 315,00 zł 1 617,45 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SFP-1FESLC-T

moduł światłowodowy SFP 100BaseFx, zasięg do 40 km, światłowód jednomodowy, złącze LC

Dostępność:

W magazynie

Cena netto:

1 315,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SFP-1GLXLC moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp. pracy 0...60 stopni	W magazynie	Gwarancja:		1 229,00 zł 1 511,67 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SFP-1GLXLC

moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp. pracy 0...60 stopni

Dostępność:

W magazynie

Cena netto:

1 229,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SFP-1GLXLC-T moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp. pracy -40...85 stopni	W magazynie	Gwarancja:		1 447,00 zł 1 779,81 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SFP-1GLXLC-T

moduł gigabitowy SFP na światłowód jednomodowy, złącze LC, zasięg max. 10 kilometrów, temp. pracy -40...85 stopni

Dostępność:

W magazynie

Cena netto:

1 447,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SFP-1GSXLC moduł gigabitowy SFP, transmisja do 500 metrów, światłowód wielomodowy, temp. pracy od 0 do 60 stopni	W magazynie	Gwarancja:		696,00 zł 856,08 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SFP-1GSXLC

moduł gigabitowy SFP, transmisja do 500 metrów, światłowód wielomodowy, temp. pracy od 0 do 60 stopni

Dostępność:

W magazynie

Cena netto:

696,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
SFP-1GSXLC-T moduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 500 metrów, temp. pracy -20...75 stopni	W magazynie	Gwarancja:		942,00 zł 1 158,66 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

SFP-1GSXLC-T

moduł gigabitowy SFP na światłowód wielomodowy, złącze LC, zasięg max. 500 metrów, temp. pracy -20...75 stopni

Dostępność:

W magazynie

Cena netto:

942,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

Wprowadzenie
Inteligentny przełącznik Ethernet SDS-G3016 to idealne rozwiązanie dla inżynierów IA i producentów maszyn automatyki, pozwalające na dostosowanie sieci do wymagań Przemysłu 4.0. Nadając „życie” maszynom i szafom sterowniczym, przełącznik smart upraszcza codzienne zadania dzięki łatwej konfiguracji i prostemu montażowi. Dodatkowo jest monitorowalny i łatwy w utrzymaniu przez cały cykl życia produktu.

Najczęściej używane protokoły automatyki — w tym EtherNet/IP, PROFINET i Modbus TCP — są zaimplementowane w przełączniku SDS-G3016, co pozwala na zwiększenie wydajności operacyjnej i elastyczności poprzez umożliwienie sterowania i podglądu z poziomu HMI systemów automatyki. Urządzenie obsługuje również szereg przydatnych funkcji zarządzania, w tym IEEE 802.1Q VLAN, port mirroring, SNMP, sygnalizację alarmu za pomocą przekaźnika oraz wielojęzyczny interfejs Web GUI.

Dodatkowe funkcje i korzyści

Wiązanie portu IP (IP port binding) umożliwia szybkie zastąpienie urządzenia krytycznego bez konieczności ponownego przypisywania adresu IP
IEEE 802.1Q VLAN upraszcza planowanie sieci
Obsługa modułu ABC-02-USB (automatic Backup Configurator) zapewniająca szybkie tworzenie kopii zapasowej/odtwarzanie konfiguracji systemu oraz aktualizację oprogramowania sprzętowego
Automatyczne powiadamianie o wyjątkach za pomocą wyjścia przekaźnikowego
Blokada nieużywanych portów, SNMPv3 i HTTPS w celu zwiększenia bezpieczeństwa sieci
Port mirroring do debugowania i monitoringu w trybie online
Lokalny rejestr zdarzeń oraz możliwość eksportu plików inwentaryzacyjnych, ułatwiające zarządzanie zasobami

Specyfikacja

Interfejs Ethernet

Porty 10/100/1000BaseT(X) (złącze RJ45)	Modele SDS-G3016(-T): 16 Modele SDS-G3016-2GSFP(-T): 14 Automatyczne negocjowanie prędkości Tryb pełny/półdupleks Automatyczne MDI/MDI-X
Gniazda 100/1000BaseSFP	Modele SDS-G3016-2GSFP(-T): 2
Standardy	IEEE 802.3 dla 10BaseT IEEE 802.3u dla 100BaseT(X) IEEE 802.3ab dla 1000BaseT(X) IEEE 802.3x dla kontroli przepływu IEEE 802.1D-2004 dla Spanning Tree Protocol IEEE 802.1w dla Rapid Spanning Tree Protocol IEEE 802.1Q dla VLAN Tagging IEEE 802.1p dla klasy usług (Class of Service)

Funkcje Oprogramowania Ethernet

Protokoły Przemysłowe	EtherNet/IP Modbus TCP PROFINET IO Device
Zarządzanie	Back Pressure Flow Control DHCP Client Fiber check Flow control IPv4/IPv6 LLDP Port Mirror RMON SNMP Inform SNMPv1/v2c/v3 Syslog
MIB	RFC1213 Ethernet-like MIB IF MIB LLDP MIB Bridge MIB Q-BRIDGE MIB
Protokoły Redundancji	RSTP STP MRP
Bezpieczeństwo	Ochrona przed burzą broadcastową HTTPS/SSL SNMPv3 Port Lock Trust access control
Zarządzanie Czasem	NTP Server/Client SNTP
Filtr	802.1Q VLAN

Konfiguracja Przełącznika Obrotowego (Rotary Switch)

Profil Przemysłowy

Wskaźnik	Tryb
0	Brak funkcji aktywnej przez DIP switch (Domyślnie)
1	Włączony profil PROFINET
2	Włączony profil PROFINET oraz klient DHCP
3	Włączony profil EtherNet/IP
4	Włączony profil EtherNet/IP oraz klient DHCP
5	Włączony profil Modbus TCP
6	Włączony profil Modbus TCP oraz klient DHCP
7-9	Zarezerwowane (aktualnie działa tak samo jak wskaźnik 0)

Właściwości Przełącznika (Switch Properties)

Rozmiar Tabeli MAC	8 K
Maks. liczba VLAN	8
Zakres VLAN ID	VID od 1 do 4094
Rozmiar Bufora Pakietów	3 Mbit

Interfejs LED

Wskaźniki LED

PWR1, PWR2, STATE, FAULT, 10/100M (port TP), 1000M (port TP), 100/1000M (port SFP)

Interfejs USB

Port Pamięci

USB typu A (tylko dla ABC-02)

Interfejs Wejścia/Wyjścia

Kanały Styków Alarmowych	1 Wyjście przekaźnikowe o obciążalności 1 A @ 24 VDC
Przyciski	Przycisk reset
Kanały Wejść Cyfrowych	1
Wejścia Cyfrowe	+13 do +30 V dla stanu 1 -30 do +3 V dla stanu 0 Maks. prąd wejściowy: 8 mA

Parametry Zasilania

Połączenie	2 odłączalne złącza terminalowe 4-pinowe
Napięcie Wejściowe	12-48 VDC Podwójne, redundantne wejścia
Napięcie Robocze	9,6 do 60 VDC
Prąd Wejściowy	Modele SDS-G3016(-T): maks. 1,08 A przy 12-48 VDC Modele SDS-G3016-2GSFP(-T): maks. 1,29 A przy 12-48 VDC
Pobór Mocy (maks.)	Modele SDS-G3016(-T): 12,95 W Modele SDS-G3016-2GSFP(-T): 15,49 W
Zabezpieczenie przed Przeciążeniem Prądowym	Obsługiwane
Zabezpieczenie przed Odwróceniem Polaryzacji	Obsługiwane

Charakterystyka Fizyczna

Obudowa	Metalowa
Klasa IP	IP40
Wymiary	36 x 135 x 111 mm (1,42 x 5,32 x 4,37 cala)
Waga	Modele SDS-G3016(-T): 772 g (1,70 funta) Modele SDS-G3016-2GSFP(-T): 796 g (1,75 funta)
Instalacja	Montaż na szynie DIN Montaż na ścianie (z opcjonalnym zestawem)

Zakres Środowiskowy

Temperatura Pracy	Modele Standardowe: -10 do 60°C (14 do 140°F) Modele o Szerokim Zakresie Temp.: -40 do 75°C (-40 do 167°F) -10 do 60°C (14 do 140°F) -40 do 75°C (-40 do 167°F)
Temperatura Przechowywania (z opakowaniem)	-40 do 85°C (-40 do 185°F)
Wilgotność Względna Otoczenia	5 do 95% (bez kondensacji)

Standardy i Certyfikacje

EMC	EN 55032/35 EN 61000-6-2/-6-4
EMI	CISPR 32, FCC Part 15B Klasa A
EMS	IEC 61000-4-2 ESD: Styk: 6 kV; Powietrze: 8 kV IEC 61000-4-3 RS: 80 MHz do 800 MHz: 10 V/m; 800 MHz do 1 GHz: 20 V/m IEC 61000-4-4 EFT: Zasilanie: 2 kV; Sygnał: 2 kV IEC 61000-4-5 Przepięcia: Zasilanie: 2 kV; Sygnał: 2 kV (1,2/50 μs), 1 kV (10/700 μs) IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Bezpieczeństwo	EN IEC 62368-1 UL 61010-2-201
Wstrząs	IEC 60068-2-27
Upadek Swobodny	IEC 60068-2-32
Wibracje	IEC 60068-2-6
