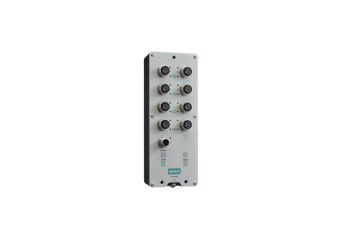

TN-5300A

5/8 portowe niezarządzalny switch Ethernet zgodny z EN 50155

Producent: MOXA

Wytrzymała konstrukcja pozwalająca na stosowanie w trudnych warunkach
Izolowane wejścia zasilania, napięcie zasilania od 24 do 110 VDC
Złącza M12 w wersji zwykłej i push-pull
Spełnia EN 50155
Szeroki zakres temperatury pracy od -40 do 70°C

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 5 modeli

Promocja cenowa na model HDR-15-5

Modele
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

TN-5300A

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
TN-5305A-WV-T Niezarządzalny przełącznik Ethernet EN 50155 z 5 portami 10/100BaseT(X), złącze M12, pojedyncze wejście zasilania, 24 do 110 VDC, temperatura pracy od -40 do 70°C	W magazynie	Gwarancja:

TN-5305A-WV-T

Niezarządzalny przełącznik Ethernet EN 50155 z 5 portami 10/100BaseT(X), złącze M12, pojedyncze wejście zasilania, 24 do 110 VDC, temperatura pracy od -40 do 70°C

Dostępność:

W magazynie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
TN-5305A-WV-CT-T Niezarządzalny przełącznik Ethernet EN 50155 z 5 portami 10/100BaseT(X), złącze M12, pojedyncze wejście zasilania, 24 do 110 VDC, temperatura pracy od -40 do 70°C, powłoka ochronna	Na zamówienie	Gwarancja:

TN-5305A-WV-CT-T

Niezarządzalny przełącznik Ethernet EN 50155 z 5 portami 10/100BaseT(X), złącze M12, pojedyncze wejście zasilania, 24 do 110 VDC, temperatura pracy od -40 do 70°C, powłoka ochronna

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
TN-5308A-WV-T Niezarządzalny przełącznik Ethernet EN 50155 z 8 portami 10/100BaseT(X), złącze M12, pojedyncze wejście zasilania, 24 do 110 VDC, temperatura pracy od -40 do 70°C	W magazynie	Gwarancja:

TN-5308A-WV-T

Niezarządzalny przełącznik Ethernet EN 50155 z 8 portami 10/100BaseT(X), złącze M12, pojedyncze wejście zasilania, 24 do 110 VDC, temperatura pracy od -40 do 70°C

Dostępność:

W magazynie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
TN-5308A-WV-CT-T Niezarządzalny przełącznik Ethernet EN 50155 z 8 portami 10/100BaseT(X), złącze M12, pojedyncze wejście zasilania, 24 do 110 VDC, temperatura pracy od -40 do 70°C, powłoka ochronna	Na zamówienie	Gwarancja:

TN-5308A-WV-CT-T

Niezarządzalny przełącznik Ethernet EN 50155 z 8 portami 10/100BaseT(X), złącze M12, pojedyncze wejście zasilania, 24 do 110 VDC, temperatura pracy od -40 do 70°C, powłoka ochronna

Dostępność: Na zamówienie

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
TN-5308A-8PoE-WV-T Niezarządzalny przełącznik Ethernet EN 50155 z 8 portami 10/100BaseT(X) PoE, złącze M12, pojedyncze wejście zasilania, temperatura pracy od -40 do 70°C	W magazynie	Gwarancja:

TN-5308A-8PoE-WV-T

Niezarządzalny przełącznik Ethernet EN 50155 z 8 portami 10/100BaseT(X) PoE, złącze M12, pojedyncze wejście zasilania, temperatura pracy od -40 do 70°C

Dostępność:

W magazynie

Opis

Seria TN-5300A to niezarządzalne switche firmy Moxa przeznaczone do stosowania w trudnych warunkach. Przełączniki serii TN-5300A wykorzystują złącza M12, aby zapewnić szczelne i solidne połączenia, odporne na wibracje i wstrząsy. Urządzenia wyposażone są w 5 lub 8 portów Fast Ethernet M12. Seria TN-5300A obsługuje transmisję IEEE 802.3/802.3u/802.3x w trybach 10/100M, full/half-duplex, autowykrywanie MDI/MDI-X.

Wszystkie modele serii TN-5300A posiadają rozszerzony zakres temperatur pracy od -40 do 70°C. Seria TN-5300A spełnia również wszystkie obowiązkowe wymagania normy EN 50155, w tym temperaturę roboczą, napięcie wejściowe zasilania, odporność na przepięcia, wyładowania elektrostatyczne i wibracje, dzięki czemu przełączniki te nadają się do stosowania w taborze kolejowym i wielu innych zastosowaniach przemysłowych.

Seria TN-5300A posiada jedno wejście zasilania z zabezpieczeniem przed przeciążeniem, odwrotną polaryzacją i prądem rozruchowym. Dodatkowo modele TN-5308A PoE posiadają 8 portów PoE zgodnych ze standardem IEEE 802.3af/at. Przełączniki te są klasyfikowane jako urządzenia źródła zasilania (PSE) i zapewniają do 30 watów mocy na port, a całkowity budżet mocy PoE wynosi 50,2 W.

Specyfikacja

Interfejsy Ethernet

10/100BaseT(X) Ports (M12 D-coded 4-pinowe złącze żeńskie)	Modele TN-5305A: 5 Modele TN-5308A bez PoE: 8
PoE Ports (10/100BaseT(X), M12 D-coded 4-pinowe złącze żeńskie)	Modele TN-5308A z PoE: 8
Standardy	Wszystkie modele: IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3x for flow control Tylko modele TN-5308A z PoE: IEEE 802.3af/at for PoE/PoE+

Wskaźniki

Wskaźniki LED

PWR, Ethernet ports, PoE ports

Parametry przełączania

Wielkość buforu pakietu	768 kbits
Rozmiar tablicy MAC	2 K

Parametry zasilania

Prąd wejściowy	Modele TN-5305A: max. 0.1 A @ 24 VDC Modele TN-5308A bez PoE: max. 0.1 A @ 24 VDC Modele TN-5308A z PoE: max 3.2 A @ 24 VDC
Napięcie wejściowe	24/36/48/72/96/110 VDC
Max. moc wyjściowa PoE na Port	Modele TN-5308A z PoE: 30 W
Całkowity budżet mocy PoE	50.2 W
Liczba wejść zasilania	1
Napięcie pracy	16.8 to 137.5 VDC
Port zasilania	M12 A-coded złącze męskie
Ochrona przeciążeniowa prądu	Wspierane
Ochrona przed odwrotną polaryzacją	Wspierane

Warunki mechaniczne

Obudowa	Metal
Ochrona IP	IP54
Wymiary	TN-5305A Series models: 62.4 x 125.4 x 37.5 mm (2.46 x 4.94 x 1.48 in) TN-5308A Series non-PoE models: 62.4 x 190.4 x 37.5 mm (2.46 x 7.50 x 1.48 in) Modele TN-5308A z PoE: 72.4 x 190.4 x 50.0 mm (2.85 x 7.50 x 1.97 in)
Waga	Modele TN-5305A: 315 g (0.69 lb) Modele TN-5308A bez PoE: 455 g (1.00 lb) Modele TN-5308A z PoE: 765 g (1.69 lb)
Typ montażu	Na ścianę Na listwę DIN (z dodatkowym zestawem montażowym)
Ochrona	Modele TN-5300A-CT: PCB conformal coating

Warunki środowiskowe

Temperatura pracy	-40 to 70°C (-40 to 158°F)
Temperetura przechowywania (wraz z opakowaniem)	-40 to 85°C (-40 to 185°F)
Względna wilgotność otoczenia	5 to 95% (bez kondensacji)
Max. wysokość	3000 m

Standardy i certyfikacje

EMC	EN 55032/35
EMI	CISPR 32, FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
Częstotliwość radiowa	FCC
Testy środowiskowe	IEC 60068-2-1, EN 50155 IEC 60068-2-14, EN 50155 IEC 60068-2-2, EN 50155 IEC 60068-2-30, EN 50155 IEC 60068-2-78
Kolejowe		EN 50121-4 EN 50155 IEC 60571
Kolejowa ochrona przeciwpożarowa		EN 45545-2
Bezpieczeństwo		IEC 62368-1 UL 62368-1 EN 62368-1
Salt Spray Test		EN 50155
Wstrząs		IEC 60068-2-27, IEC 61373, EN 50155
Wibracje		IEC 60068-2-64, IEC 61373, EN 50155
Test wibracji opakowania		ISTA 1A
Test upadku opakowania		ISTA 1A

Deklaracje

Produkt ekologiczny

RoHS, CRoHS, WEEE

MTBF

Godzina	Modele TN-5305: 6,612,892 hrs Modele TN-5308 bez PoE: 5,260,454 hrs Modele TN-5308 z PoE: 1,816,546 hrs
Standardy	Telcordia SR332 Issue 4

Gwarancja

Okres gwarancji	5 lat
Szczegóły	www.moxa.com/warranty

Zawartość opakowania

Urządzenie	1 x Switch TN-5300A
Zestaw akcesoriów	1 x zestaw montażowy na ścianę (3 śruby montażowe) 2/4 x zaślepki, męskie, metalowe, dla portów Ethernet M12 (preinstalowane na switchu)
Dokumentacja	1 x Instrukcja szybkiej instalacji 1 x Karta gwarancji
