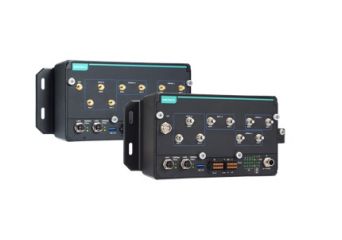

UC-8580
Platforma obliczeniowa ARM Linux dla transportu kolejowego z wieloma interfejsami, EN50155, 3x WWAN
Producent: MOXA
Producent: MOXA
- Spełnia wszystkie obowiązkowe pozycje testowe EN 50155 *
- EN 50155 Tx (-40 do 70 ° C) temperatura pracy w trudnych warunkach
- Obsługuje maksymalnie 3 połączenia WWAN i 2 gniazda kart SIM na moduł komórkowy
- Obsługuje 1 połączenie WLAN (IEEE 802.11b / g / n / ac)
- Jednopanelowy układ wejść / wyjść dla zmniejszenia przestrzeni instalacyjnej i łatwiejszej konserwacji
- Przedni panel dostępu ułatwia konserwację
- Izolowane wejście o napięciu od 24 do 110 VDC z funkcją samozapłonu odpowiednią do zastosowań w pojazdach
- 5-letnia gwarancja
* Ten produkt jest odpowiedni do zastosowań kolejowych w taborze kolejowym, zgodnie z
normą EN 50155. Aby uzyskać bardziej szczegółowe informacje, kliknij tutaj:
www.moxa.com/doc/specs/EN_50155_Compliance.pdf
Cena od 27 227,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
Produkt przeznaczony wyłącznie do zastosowań profesjonalnychModele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8580-LXKomputer kolejowy, 4x miniPCIe, -25~55°CNa zamówienie Gwarancja: 27 227,00 zł33 489,21 złZaloguj się, aby poznać swoją cenę UC-8580-LXKomputer kolejowy, 4x miniPCIe, -25~55°CDostępność: Na zamówienieCena netto:27 227,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8580-Q-LXKomputer kolejowy, 4x miniPCIe, -25~55°CNa zamówienie Gwarancja: 28 810,00 zł35 436,30 złZaloguj się, aby poznać swoją cenę UC-8580-Q-LXKomputer kolejowy, 4x miniPCIe, -25~55°CDostępność: Na zamówienieCena netto:28 810,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8580-T-CT-LXKomputer kolejowy, 4x miniPCIe,-40~70,CCNa zamówienie Gwarancja: 40 035,00 zł49 243,05 złZaloguj się, aby poznać swoją cenę UC-8580-T-CT-LXKomputer kolejowy, 4x miniPCIe,-40~70,CCDostępność: Na zamówienieCena netto:40 035,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8580-T-CT-Q-LXKomputer kolejowy, 4x miniPCIe,-40~70,CCNa zamówienie Gwarancja: 42 443,00 zł52 204,89 złZaloguj się, aby poznać swoją cenę UC-8580-T-CT-Q-LXKomputer kolejowy, 4x miniPCIe,-40~70,CCDostępność: Na zamówienieCena netto:42 443,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8580-T-LXKomputer kolejowy, 4x miniPCIe, -40~70Na zamówienie Gwarancja: 31 427,00 zł38 655,21 złZaloguj się, aby poznać swoją cenę UC-8580-T-LXKomputer kolejowy, 4x miniPCIe, -40~70Dostępność: Na zamówienieCena netto:31 427,00 zł -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajUC-8580-T-Q-LXKomputer kolejowy, 4x miniPCIe, -40~70Na zamówienie Gwarancja: 33 304,00 zł40 963,92 złZaloguj się, aby poznać swoją cenę UC-8580-T-Q-LXKomputer kolejowy, 4x miniPCIe, -40~70Dostępność: Na zamówienieCena netto:33 304,00 zł
Opis
UC-8580 to innowacyjna platforma komputerowa zaprojektowana specjalnie do zastosowań transportowych. UC-8580 jest dostępny z jednym z dwóch różnych typów złącz antenowych. Model SMA obsługuje wszystkie złącza typu SMA. Model QMA obsługuje złącza TNC dla złączy GPS i QMA dla modułów WiFi / Cellular i ma cztery gniazda do instalacji modułów bezprzewodowych *. Trzy gniazda obsługują moduły 3G / LTE, a jedno gniazdo obsługuje moduł Wi-Fi. Każdy moduł 3G / LTE ma dwa gniazda kart SIM, które można wykorzystać do umożliwienia redundantnej komunikacji w sieci komórkowej lub wyboru karty SIM poprzez wykorzystanie wbudowanego programu Wireless Manager, narzędzia programowe Moxy do zarządzania siecią komórkową i Wi-Fi.
UC-8580 wykorzystuje otwartą platformę opartą na systemie Debian 8 z Linux Kernel 4.1, umożliwiając dostawcom rozwiązań zarządzanie pakietami oprogramowania za pośrednictwem APT (Advanced Packaging Tools) Debiana lub opracowywanie aplikacji z biblioteką API Moxa i biblioteką GNU C.
Jednostronna konstrukcja wejścia / wyjścia UC-8580 jest idealna dla aplikacji samochodowych, które zwykle nie mają dużo miejsca na instalowanie urządzeń komunikacyjnych. UC-8580 ma również panel dostępu na przedniej stronie, umożliwiając użytkownikom instalację lub zmianę modułów bezprzewodowych, kart SIM lub kart mSATA bez konieczności zdejmowania całego urządzenia ze ściany po zamontowaniu.
UC-8580 może być wykorzystywany jako platforma komputerowo do komunikacji w następujących zastosowaniach:
- Brama komunikacyjna pojazd-ziemia
- Bramka TCMS T2G (pociąg-do-ziemi)
- Mobilny moduł monitorowania stanu
- Bramka Ethernet T2G (pociąg-do-ziemia)
- Wbudowany bezprzewodowy zestaw do odbioru opłat
* Moduły bezprzewodowe należy zakupić osobno. W celu uzyskania szczegółowych informacji należy skontaktować się z przedstawicielem handlowym Moxa .
Specyfikacja
Komputer |
|
| procesor | Dwurdzeniowy procesor ARMv7 Cortex-A7 1 GHz |
| System operacyjny (wstępnie zainstalowany) | Debian 8 (Linux Kernel v4.1) |
| USB | Host USB 2.0 / 3.0 x 1 (złącze typu A) |
| Pamięć RAM | 1 GB pamięci SDRAM DDR3L |
Gniazda Mini-PCIe na moduły bezprzewodowe |
|
| Liczba slotów | 4 |
| Sloty od 1 do 3 | Sygnał USB dla modułów komórkowych |
| Slot 4 | Sygnał PCIe dla modułu Wi-Fi |
| Gniazda kart SIM | 2 gniazda kart SIM na gniazdo Mini-PCIe dla modułów celularnych |
| Uwaga | Moduły bezprzewodowe należy zakupić osobno. |
Przechowywanie |
|
| Główny magazyn | 4 GB eMMC do przechowywania systemu operacyjnego |
| Rozszerzenie pamięci | mSATA slots x 1 |
Interfejs Ethernet |
|
| LAN | Automatycznie wykrywa porty Ethernet 10/100/1000 Mbps x 2 (kodowanie M12 X, 8-stykowe) |
| Izolacja magnetyczna | Wbudowano 1,5 kV |
Moduł GPS |
|
| Rodzaje odbiorników | • 72-kanałowy silnik U-blox M8 • GPS L1C / A • SBAS WAAS, EGNOS i MSAS • QZSS L1C / A • GLONASS L1OF • BeiDou B1 |
Protokoły |
|
| Puls czasu | 0,25 Hz do 10 MHz (konfigurowalne) |
| Dokładność prędkości | 0,05 m / s |
| Kierunek dokładności | 0.3 stopnia |
| Wspomagany GNSS (A-GNSS) | Obsługuje AssistNow Online i AssistNow Offline A-GNSS, obsługuje AssistNow Autonomous i jest zgodny z OMA SUPL |
| Granice działania (zakładając statek powietrzny <4 g) | • Dynamika: 4 g • Wysokość nad poziomem morza: 50 000 m • Prędkość: 500 m / s |
| Typ anteny | Pasywna / aktywna |
| Typ złącza | SMA / TNC |
Interfejs szeregowy |
|
| Standardy szeregowe | Programowo konfigurowalne RS-232/422/485 (5-stykowe złącze listwy zaciskowej) x 2 |
| Port konsoli | RS-232 (TxD, RxD, GND), 4-pinowe wyjście pin-header (115200, n, 8, 1) |
Parametry komunikacji szeregowej |
|
| Bity danych | 5, 6, 7, 8 |
| bity stopu | 1, 1,5, 2 |
| Parzystość | Brak, parzysty, nieparzysty, stan niski, stan wysoki |
| Kontrola przepływu | XON / XOFF, ADDC® (automatyczna kontrola kierunku danych) dla RS-485 |
| Szybkość transmisji | 115200 b / s (maks.) |
Sygnały szeregowe |
|
| RS-232 | TxD, RxD, RTS, CTS, GND |
| RS-422 | TxD +, TxD-, RxD +, RxD-, GND |
| RS-485-4w | TxD +, TxD-, RxD +, RxD-, GND |
| RS-485-2w | Data +, Data-, GND |
Cyfrowe wejście / wyjście |
|
| Wejścia cyfrowe | 3 (blok zacisków) |
| Wartość domyślna wejścia cyfrowego | Wysoki |
| Napięcie wejściowe | 0 do 30 VDC przy 25 Hz |
| Cyfrowe poziomy wejściowe dla styków bezpotencjałowych | Poziom logiczny 0: Close to GND Logic level 1: Open |
| Cyfrowe poziomy wejściowe dla mokrych kontaktów | Poziom logiczny 0: maks. +3 V Poziom logiczny 1: od +10 V do +30 V (od COM do DI) |
| Wyjścia cyfrowe | 3 (blok zacisków) |
| DO Wartość domyślna | High-Z |
| DO IO Type | Otwarty odpływ |
| Prąd wyjściowy | Max. 200 mA na kanał |
| Napięcie w stanie | Napięcie znamionowe 24 VDC otwarty kolektor do 30 VDC |
| Izolacja | Izolacja optyczna 3 KV |
| Złącze | 10-stykowe listwy zaciskowe z przyłączem CAGE CLAMP® (4 wejścia, COM, GND, 4 wyjścia) |
Diody LED |
|
| System | Power x 1, System Ready x 1 |
| LAN | 100 / 1000M x 4 |
| Port szeregowy | Tx x 2, Rx x 2 |
| Programowalne | Diagnostyka x 1 |
| Siła sygnału bezprzewodowego | Komórkowa / Wi-Fi x 12 |
Przyciski |
|
| Przywróć ustawienia domyślne | Resetuje urządzenie do domyślnych wartości fabrycznych |
Charakterystyka fizyczna |
|
| Obudowa | AI 5052 + ADC 12 |
| Waga | 2,2 kg (4,86 funta) |
| Wymiary | • 220 x 134 x 88 mm (8,66 x 5,28 x 3,46 cala) bez uchwytów ściennych • 270 x 134 x 88 mm (10,63 x 5,28 x 3,46 cala) z uchami naściennymi |
| Montowanie | Ściana |
Granice środowiskowe |
|
| temperatura robocza | • UC-8580-LX, UC-8580-Q-LX: EN 50155 Klasa T1, -25 do 55 ° C (-13 do 131 ° F) • UC-8580-T-LX, UC-8580-TQ-LX , UC-8580-T-CT-LX, UC-8580-T-CT-Q-LX (z modułem LTE): EN 50155 Klasa Tx, -40 do 70 ° C (-40 do 158 ° F) |
| Temperatura przechowywania | -40 do 85 ° C (-40 do 185 ° F) |
| Wilgotność względna otoczenia | 5 do 95% (bez kondensacji) |
| Antywibracja | 7,9 m / s2 @ EN 50155 fala losowa, 5-150 Hz, 5 godzin na oś |
| Wytrzymałość na udary | 50 m / s2 @ EN 50155, połowa fali sinusoidalnej, 30 ms |
| Powłoka ochronna | EN 50155 Tx |
Wymagania dotyczące zasilania |
|
| Napięcie wejściowe | 24 do 110 VDC (EN 50155 nominalne napięcia wejściowe: 24/48/72/96/110 V) |
| Prąd wejściowy | 1,66 A przy 24 VDC; 0,36 A przy 110 VDC |
| Pobór energii | Mniej niż 40 W (z zewnętrznym ładowaniem przez port USB i moduł Mini-PCIe) |
| Izolacja Power-to-Chassis | 1400 VDC (EN 50155 klasa mocy przerwań S2) |
| Złącze | M12 4-pinowe A-kodowane (2-stykowe M12, V +, V-) |
Normy i certyfikaty |
|
| Bezpieczeństwo | UL 60950-1, CSA C22.2 nr 60950-1-03, EN 60950-1 |
| EMC | EN 55032 Klasa A, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, FCC Część 15 Podczęść B Klasa A |
| Zielony produkt | RoHS, CRoHS, WEEE |
| Ruch kolejowy | EN 50155, EN 50121-4, EN 45545, NFPA 130 |
Niezawodność |
|
| Narzędzia alertów | Wbudowany brzęczyk i zegar czasu rzeczywistego (RTC) |
| Automatyczne wyzwalanie restartu | Wbudowany WDT (watchdog timer) |
Gwarancja |
|
| Okres gwarancji | 5 lat |
| Detale | Zobacz www.moxa.com/warranty |
| Uwaga | Specyfikacja sprzętu odnosi się do samego komputera, ale nie do akcesoriów. Szeroki zakres temp. nie dotyczy akcesoriów, takich jak zasilacz i kable. |
| Specyfikacje oprogramowania | |
Linux |
|
| OS | Debian 8 |
| Serwer WWW (Apache) | Umożliwia tworzenie stron internetowych i zarządzanie nimi; obsługuje PHP i XML |
| Serwer terminali (SSH) | SSH umożliwia zdalne logowanie do bezpiecznej zaszyfrowanej konsoli z dowolnej podłączonej sieci |
| Jądro | GNU / Linux 4.1System Shell: dash, bash Edytor tekstu: vim, nano |
| System plików | Ext2, Ext3, Ext4 |
| Internet Protocol Suite | TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL |
| Obsługiwane języki programowania | PHP, Perl, Python |
| Firewall | OpenVPN, iptables |
| Kryptograficzne akceleratory sprzętowe | AES, SHA, OpenSSL |
| Diagnoza | Sprawdź status systemu i komponentów sprzętowych za pomocą oprogramowania |
| Pakiety wsparcia dla Linux-a (BSP) | GCC C / C ++ krzyżowy łańcuch narzędzi programistycznych: Bootloader / Kernel / filesystem |
| Sieci komórkowe | • WVDIAL: dialer z protokołem Point-to-Point, który wybiera modem i uruchamia usługę pppd w celu połączenia z Internetem • QMI (Qualcomm MSM Interface): biblioteka oparta na Glib do rozmów z modemami WWAN i urządzeniami obsługującymi interfejs Qualcomm MSM Interf |
| Pies podwórzowy | Zawiera funkcję sprzętową, która uruchamia reset systemu w określonym przez użytkownika przedziale czasowym (podany jest standard Linux) |
| Oprogramowanie do tworzenia aplikacji | • Biblioteka API Moxa (zegar watchdoga, seryjny kontroler we / wy Moxa, interfejs API Moxa DI / DO) • krzyżowy kompilator GNU C / C • biblioteka GNU C • serwer debugowania na poziomie źródła GDB |
| Ochrona oprogramowania | Narzędzie do szyfrowania plików wykonywalnych użytkownika (w oparciu o opatentowaną technologię Moxa) |
| Narzędzie do zarządzania komunikacją bezprzewodową | Narzędzie SW i SDK do zarządzania interfejsami bezprzewodowymi;obsługuje zarządzanie modemem dual-SIM-on-single |
