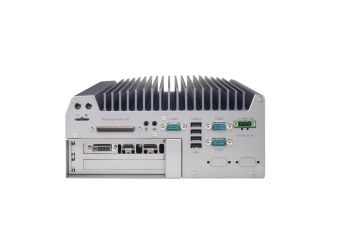

Nuvis-5306RT
Kontroler wizyjny Intel® Skylake szóstej generacji ze specyficznymi dla wizyjnymi wejściami / wyjściami, sterowaniem w czasie rzeczywistym i obliczeniami na GPU
- Procesor Intel® Core ™ i7 / i5 65 W / 35 W szóstej generacji, do 32 GB DDR4
- Zintegrowane wejścia / wyjścia specyficzne dla systemu wizyjnego
- Sterownik oświetlenia 4-CH CC / CV
- 4-kanałowe wyjścia wyzwalające kamery
- Wejście enkodera kwadraturowego 1-CH
- 8-CH izolowane DI i 8-CH izolowane DO
- Opatentowane, oparte na MCU sterowanie I/O w czasie rzeczywistym przez DTIO V2 i NuMCU
- Wbudowane interfejsy kamery
- 4-kanałowe porty Gigabit PoE + IEEE 802.3at
- 4-kanałowe porty USB 3.1 Gen1
- Obsługuje procesor graficzny NVIDIA 75W dla MV z akceleracją GPU
Nuvis-5306RT
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNuvis-5306RT-NuMCU(EA)Core gen 6,2xGbE,4xPoE+,1xPCIe,NuMCUNa zamówienie Gwarancja: Nuvis-5306RT-NuMCU(EA)Core gen 6,2xGbE,4xPoE+,1xPCIe,NuMCUDostępność: Na zamówienie- -
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajNuvis-5306RT-DTIO(EA)Core gen 6,2xGbE,4xPoE+,1xPCIe,DTIOV2Na zamówienie Gwarancja: Nuvis-5306RT-DTIO(EA)Core gen 6,2xGbE,4xPoE+,1xPCIe,DTIOV2Dostępność: Na zamówienie-
Opis
Przedstawiamy najpotężniejszy kontroler wizyjny, jaki kiedykolwiek zbudowano! Nuvis-5306RT integruje każdą pojedynczą funkcję potrzebną do aplikacji wizyjnych w kompaktowej obudowie, w tym wyjątkową moc obliczeniową, wbudowane interfejsy kamer i sterowanie we / wy specyficzne dla wizji w czasie rzeczywistym.
Aby zapewnić wysoką jakość obrazów, system SN wymaga dokładnej interakcji między oświetleniem, kamerą, siłownikiem i czujnikami. Nuvis-5306RT integruje kontroler oświetlenia LED, wyzwalacz kamery, wejście enkodera, wyjście PWM i cyfrowe we / wy, aby podłączyć i sterować wszystkimi urządzeniami wizyjnymi. Wszystkie wejścia / wyjścia specyficzne dla wizji są zarządzane przez opatentowaną architekturę Neousys opartą na MCU i oprogramowanie układowe DTIO / NuMCU, aby zagwarantować kontrolę I/O w czasie rzeczywistym w skali mikrosekundowej.
Moc obliczeniowa jest kolejnym kluczowym wymogiem dla systemu wizyjnego. Oprócz niezwykłej wydajności, jaką zapewnia procesor Intel® Core ™ i7 / i5 szóstej generacji, Nuvis-5306RT może dodatkowo współpracować z procesorem graficznym NVIDIA® 75W TDP w celu wykorzystania biblioteki wizyjnej z akceleracją GPU lub oprogramowania do głębokiego uczenia się. Łącząc wbudowane interfejsy PoE + i USB 3.1 Gen1 oraz możliwość rozbudowy dla CameraLink i CoaXPress, Nuvis-5306RT jest idealną platformą dla wymagających aplikacji MV.
Specyfikacja
| Procesor | 6th-Gen Intel® Core™ LGA1151 CPU - Intel® Core™ i7-6700 (8M Cache,3.4/4.0 GHz, 65W TDP) - Intel® Core™ i5-6500 (6M Cache, 3.2/3.6 GHz, 65W TDP) - Intel® Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP) - Intel® Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP) |
|---|---|
| Chipset | Intel® Q170 Platform Controller Hub |
| Grafika | Intel® UHD Graphics 530 |
| Pamięć | Do 32 GB DDR4 2133 (1x SODIMM slots) |
| AMT | Wsparcie AMT 11.0 |
| TPM | Wsparcie TPM 2.0 |
| Porty Ethernet | 6x Gigabit Ethernet ports (1xI219 i 5xI210) |
| POE+ | IEEE 802.3at PoE+ PSE on GigE Port 3 ~ Port 6, 80 W |
| USB | 4x USB 3.1 Gen1 4x USB 2.0 |
| Porty Video | 1x VGA , 1920 x 1200 1x DVI-D, 1920 x 1200 1x DisplayPort, 4096 x 2304 |
| Porty Szeregowe | 2x RS-232/422/485 ports (COM1/ COM2) 2x RS-232 ports (COM3) |
| Audio | 1x 3.5 mm jack dla mic-in i speaker-out |
| PCI/PCI Express | 1x gniazdo PCIe x16 @ Gen3, 8-liniowe Sygnały PCIe w kasecie, obsługa - Karta graficzna NVIDIA® 75 W. - Kamera COTS CameraLink i CoaXPress karta interfejsu |
| Mini PCI-E | 1x pełnowymiarowy port mSATA (mux z mini-PCIe) |
| M.2 | N/A |
| Expandable I/O | 1x MezIO™ port rozszerzeń dla modułów Neousys MezIO ™ |
| SATA HDD | 2x wewnętrzne porty SATA for 2.5" HDD/ SSD obsługa RAID 0/1 |
| M.2 | N/A |
| mSATA | 1x full-size porty mSATA (mux z mini-PCIe) |
| DC Input | 1x 3-stykowa listwa zaciskowa dla wejścia 8 V do 35 V DC |
| Zdalne sterowanie & Wyjście LED | 1x 3-stykowa listwa zaciskowa do zdalnego sterowania i wyjścia PWR LED |
| Wymiary | 240 mm (Szerkość) x 225 mm (Głębokość) x 111 mm (Wysokość) |
| Waga | 4.5 kg |
| Montaż | Montaż naścienny |
| Temperatura pracy | z i7-6700TE, i5-6500TE (35W TDP) -25 ° C ~ 60 ° C ** z i7-6700, i5-6500 (65 W TDP) -25 ° C ~ 60 ° C * / ** (skonfigurowany jako tryb procesora 35 W) -25 ° C ~ 50 ° C * / ** (skonfigurowany jako tryb procesora 65 W) |
| Temperatura przechowywania | -40°C ~ 85°C |
| Wilgotność | 10% ~ 90% , Bez kondensacji |
| Wibracje | IEC60068-2-64 |
| Wstrząsy | IEC60068-2-27 |
| EMC | CE/FCC Class A, wedługEN 55032 & EN 55024 |
* W przypadku i7-6700 pracującego w trybie 65 W, wysoka temperatura robocza powinna być ograniczona do 50 ° C, a dławienie termiczne może wystąpić po zastosowaniu ciągłego pełnego obciążenia. Użytkownicy mogą skonfigurować moc procesora w systemie BIOS, aby uzyskać wyższą temperaturę pracy.
** W przypadku temperatur poniżej zera wymagany jest dysk twardy o dużej temperaturze lub dysk półprzewodnikowy (SSD).
