Producent: RTA

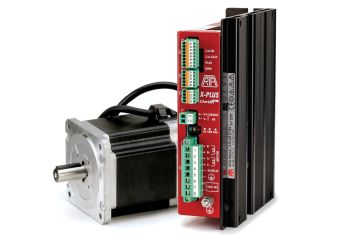

Zestaw krokowy z sterowaniem EtherCAT/Modbus TCP, zasilanie 230VAC, 4A o momencie 700 Ncm.
Zawiera:
- Sterownik krokowy X-PLUS ET/MT B4,
- Silnik krokowy EM 3F2M-0HE0
Cena od 3 064,00 zł netto
Wysoka cena? Zaloguj się i kupuj taniej
Na zamówienie
Darmowa dostawa od 500 zł
Promocja cenowa na model HDR-15-5
LBL-TRD-ET-230V
Modele
-
Model Dostępność Gwarancja Schowek Twoja cenaTwoja cena Ilość produktów DodajRTA SET LBL-TRD-ET-230VZestaw krokowy do maszyn etykietujących (230V, 4A, 700Ncm), EtherCAT/Modbus TCP, enkoder ink. 4000 CPR, IP43Na zamówienie Gwarancja: 3 064,00 zł3 768,72 złZaloguj się, aby poznać swoją cenę RTA SET LBL-TRD-ET-230VZestaw krokowy do maszyn etykietujących (230V, 4A, 700Ncm), EtherCAT/Modbus TCP, enkoder ink. 4000 CPR, IP43Dostępność: Na zamówienieCena netto:3 064,00 zł
Opis
Cechy:
- Komunikacja EtherCAT.
- Tryby pracy: PP i CSP.
- W pełni cyfrowy mikrokrokowy sterownik.
- Wysoce zaawansowany system sterowania, pozostający łatwy w użyciu.
- Moment trzymający 700 Ncm,
- Prąd fazowy 4 A,
- Wielkość flanszy 85,5 mm,
- IP54
- Certyfikat CE, UL/CSA
Ustawienia interfejsu EtherCAT:
- Szeroki zakres ustawień prądu fazowego silnika.
- Przekroczenie prądu silnika.
- Inteligentne zarządzanie profilem prądowym.
- Komunikacja EtherCAT (CoE).
- Tryby pracy: PP i CSP.
- Różne sposoby przeprowadzania HOMINGU.
- Obsługa enkodera w pętli zamkniętej.
Specyfikacja
- Sterownik
| Zasilanie | 110-230 VAC |
| Prąd nominalny (A) | 4 |
| Rodzaj sterowania | EtherCAT |
| Wymiary (mm) | 169 x 129 x 46 |
| Zaciski | wtykowe |
| Funkcje |
Elektroniczne tłumienie hałasu i mechanicznych wibracji. |
| Zabezpieczenia |
Zabezpieczenia nadnapięciowe, zwarciowe ,termiczne, optoizolacja wejść w celu zapewnienia najlepszej ochrony przed zakłóceniami EM. |
| Gwarancja |
24 miesiące |
- Silnik
| Krok (°) | 1,8 ± 0,09 |
| Prąd fazy (A) | 4 |
| Rezystancja fazy (Om) | 0,83 |
| Indukcyjność fazy (mH) | 6,4 |
| Moment trzymający (Ncm) | 700 |
| Bezwładność (kgm2 x 10-7) | 3000 |
| Teoretyczne przyśpieszenie (rad/s2) |
23330 |
| Siła przeciw-elektromotoryczna (V/Krpm) |
175 |
| Masa (kg) |
2,9 |
- Enkoder
| Rozdzielczość | 4000 cpr |
| Indeks | Tak |
| Pobór prądu (mA) | 85 |
| Stan wysoki (V) | 3,4 - 2,4 (Imax=20mA) |
| Stan niski (V) | 0,2 - 0,4 (Imax=20mA) |
| Sygnał wyjściowy | Różnicowy |
| Maksymalna częstotliwość (kHz) | 720 |
| Napięcie zasilania | 5 VDC ± 10% |

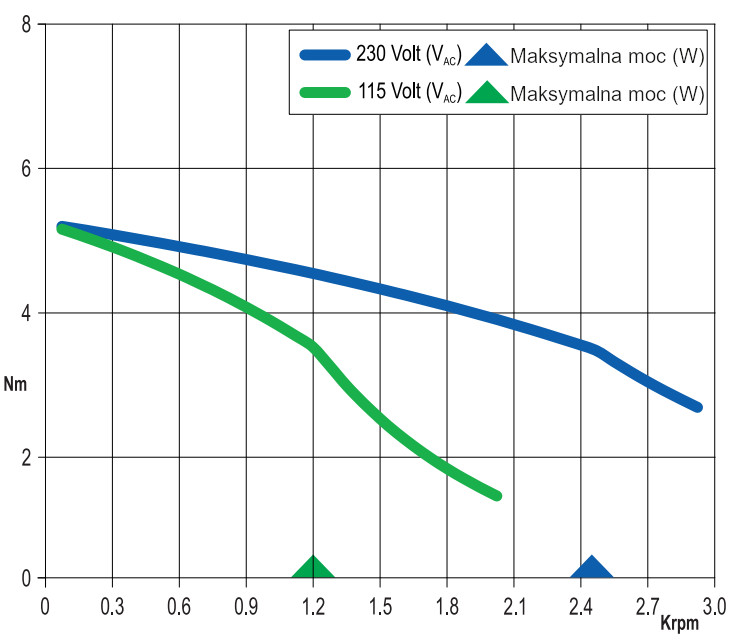

- Krzywa momentu/prędkości obrotowej
