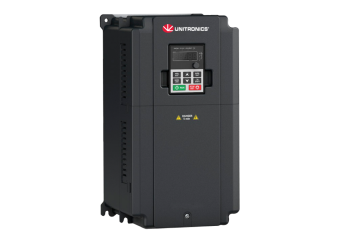

Falownik UMI-B1 75kW 3x400VAC

Zasilanie

Napięcie zasilania(V)

AC 3faz 380V (-15%)–440V (+10%),

napięcie znamionowe: 400V

Prąd wejściowy (A)

139.0A

Częstotliwość wejściowa (Hz)

50Hz lub 60Hz; Dozwolony zakres: 47–63Hz

Moc wyjściowa

Napięcie wyjściowe (V)

0–400V

Prąd wyjściowy (A)

150.0A

Moc wyjściowa (kW)

75kW

Częstotliwość wyjściowa (Hz)

0–400Hz

Cechy regulacji

Tryb sterowania

Sterowanie wektorowe (SVC), sterowanie skalarne U/f (SVPWM)

Rodzaj silnika

Silnik asynchroniczny indukcyjny, trójfazowy

Stosunek prędkości regulowanej

Silnik asynchroniczny 1:100 (SVC)

Dokładność kontroli prędkości

±0.2% (SVC)

Wahania prędkości

± 0.3% ( SVC)

Reakcja na zmianę momentu obrotowego

<20ms (SVC)

Dokładność kontroli momentu obrotowego

10%

Początkowy moment obrotowy

150% znamionowego momentu obrotowego przy częstotliwości 0.5Hz (SVC)

Przeciążalność

150% prądu znamionowego: 1 minuta

180% prądu znamionowego: 10 sekund

200% prądu znamionowego: 1 sekunda

Funkcje rozruchu silnika i sterowania

Metody ustawiania częstotliwości

Cyfrowo, Analogowo, Impulsowo, Wybór kroków za pomocą wejść cyfrowych, Prosty PLC, Regulator PID, Komunikacja MODBUS.

Możliwość przełączania się pomiędzy 2 źródłami zadawania częstotliwości.

Automatyczna regulacja napięcia

Utrzymuj automatycznie stałą wartość napięcia w momencie, gdy napięcie sieci jest niestabilne.

Ochrona przed awarią

Kompleksowe funkcje ochrony przed uszkodzeniami związanymi ze zbyt wysokim/niskim napięciem oraz prądem, przegrzaniem, zanikiem fazy itp.

Lotny start

Synchronizacja z częstotliwością pracującego silnika

Obwód sterowniczy

Wejścia analogowe

1 (AI2) 0–10V/0–20mA I 1 (AI3) -10–10V

Wyjścia analogowe

2 (AO1, AO2) 0–10 V / 0–20 mA.

* Wyjście AO2 dostępne tylko w mocach > 2,2 kW

Wejścia cyfrowe, programowalne

4 programowalne wejścia, max. częstotliwość: 1 kHz;

1 wejście szybkie, maksymalna częstotliwość: 50 kHz

Wyjścia cyfrowe

1 wyjście zaciskowe Y1

Wyjścia przekaźnikowe

2 programowalne wyjścia przekaźnikowe

RO1A NO, RO1B NC, RO1C - zacisk wspólny

RO2A NO, RO2B NC, RO2C - wspólny zacisk

Przepustowość styków: 3A / 30VDC / 250 VAC

* 2 wyjścia przekaźnikowe dostępne w modelach UMI-B1 EU> 2,2 kW

Inne

Temperatura pracy

Od -10 do 50°C. Każdy dodatkowy 1°C powyżej 40°C wymaga obniżenia mocy falownika o 1%.

Dławik DC

Wbudowany dławik DC dla falowników o mocy równej oraz wyższej 18,5 kW.

Montaż

Montaż naścienny lub szynie DIN

Moduł hamowania

Wbudowany dla falowników ≤37 kW

Opcjonalny dla falowników 45–110 kW

Filtr EMC

Wbudowany filtr kategorii C3 zgodny z normą IEC 61800-3.

Seria falowników jest zgodna z kategorią C2 określoną przez normę IEC 61800-3 po zainstalowaniu odpowiedniego filtra EMC.

Otoczenie

Od -10 do 50°C. Każdy dodatkowy 1°C powyżej 40°C wymaga obniżenia mocy falownika o 1%.

Wysokość

Poniżej 1000m n. p. m. Każde dodatkowe 100m powyżej 1000m wymaga obniżenia mocy falownika o 1%.

Ochrona IP

IP20

Wymiary (W x H x D mm)

282 x 560 x 238

Chłodzenie

Chłodzenie powietrzem (aktywne)
