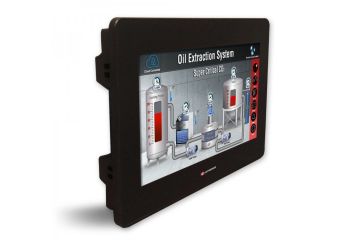

US10-B10-T24

UniStream B10 - sterownik PLC z wbudowanym wyświetlaczem HMI w wersji PRO o przekątnej 10,1" - 10DI,2AI,2TO,8RO

Producent: UNITRONICS

10 wejść cyfrowych Sink/Source
2 wejścia analogowe ( 0-10V lub 0(4)-20mA (12bit)),
12 wyjść tranzystorowych w tym 2 PWM do 3 kHz
kolorowy panel dotykowy
wbudowany sterownik PLC
uatrakcyjnia sterowane urządzenie
zgodny z międzynarodowymi standardami
zaprojektowany do pracy w przemysłowych warunkach

Cena od 7 719,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 1 model

Promocja cenowa na model HDR-15-5

Produkt przeznaczony wyłącznie do zastosowań profesjonalnych

Modele
Akcesoria
Opis
Specyfikacja
Pliki do pobrania
Baza wiedzy
Polecane produkty

US10-B10-T24

Modele

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
US10-B10-T24 Unistream Zintegrowany B10 z HMI 10.1" - 10DI, 2AI, 12TO	W magazynie	Gwarancja:		7 719,00 zł 9 494,37 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

US10-B10-T24

Unistream Zintegrowany B10 z HMI 10.1" - 10DI, 2AI, 12TO

Dostępność:

W magazynie

Cena netto:

7 719,00 zł

Zaloguj się, aby poznać swoją cenę

Akcesoria

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
UAC-CX-01CAN Unistream Zintegrowany - port CAN	W magazynie	Gwarancja:		356,00 zł 437,88 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

UAC-CX-01CAN

Unistream Zintegrowany - port CAN

Dostępność:

W magazynie

Cena netto:

356,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
UAC-CX-01RS2 Unistream Zintegrowany - port RS232	W magazynie	Gwarancja:		212,00 zł 260,76 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

UAC-CX-01RS2

Unistream Zintegrowany - port RS232

Dostępność:

W magazynie

Cena netto:

212,00 zł

Zaloguj się, aby poznać swoją cenę

Model	Dostępność	Gwarancja	Schowek	Twoja cena	Twoja cena	Ilość produktów Dodaj
UAC-CX-01RS4 Unistream Zintegrowany - port RS485	W magazynie	Gwarancja:		212,00 zł 260,76 zł Zaloguj się, aby poznać swoją cenę	Zaloguj się, aby poznać swoją cenę	szt.

UAC-CX-01RS4

Unistream Zintegrowany - port RS485

Dostępność:

W magazynie

Cena netto:

212,00 zł

Zaloguj się, aby poznać swoją cenę

Opis

Przemysłowy sterownik PLC ze zintegrowanym HMI sprawdzi się wszędzie tam gdzie:

masz ograniczone miejsce w szafie sterowniczej.
potrzebujesz panelu HMI, a nie chcesz dwóch oddzielnych urządzeń,
chcesz ograniczyć ilość ciągniętych kabli. Duża ilość komponentów (lampki, przyciski) znajdują się na panelu przednim maszyny, a jednocześnie musisz zwizualizować dane dla operatora.
poszukujesz kompaktowego rozwiązania ze wbudowanymi wejściami/wyjściami.

Którą serię sterownika wybrać?

Jeśli zastanawiasz się, który model sterownika wybrać pod kątem funkcjonalności i ilości wbudowanych I/O to nasza tabelka porównawcza Ci w tym pomoże:

Konfiguracja I/O sterowników PLC UniStream

Rozbudowa o dodatkowe I/O

Jeśli wbudowana liczba wejść i wyjść nie jest wystarczająca, bez problemu możemy sterownik rozszerzyć o moduły:

lokalne

Aby dodać lokalne wejścia/wyjścia, należy użyć adapterów rozszerzeń wejść/wyjść UAG-CX. Adaptery te zapewniają punkt połączenia dla standardowych modułów UniStream Uni-I/O.

Za pomocą tych adapterów można podłączyć do 80 modułów I/O do jednego PLC.

zdalne

do 8 wysp zdalnych po Modbus TCP/IP (każda wyspa do 63 zdalnych modułów I/O) oraz do 8 masterów IO-Link.

Komunikacja

wbudowana
- Ethernet/IP Scanner/Adapter,
- Modbus TCP/IP Client/Server,
- własna ramka po TCP/IP lub UDP,
- VNC Client/Server,
- SNMP v3,
- MQTT Client,
- OPC UA Server,
- BacnetIP Server,
- REST API Client,
- OCPP,
- FTP Client/Server,
- obsługa chmury Unicloud,
- email,
- SMS,
- SQL (w wersji B10),
- Webserver (w wersji B10),

rozszerzana modułem
- EtherCAT Master,
- Modbus RTU Master/Slave,
- własna ramka po RS232,
- własna ramka po RS485,
- CANOpen Master,
- własna ramka po CANbus.

Programowanie

Sterowniki serii Unistream programuje się w wielokrotnie nagradzanym i bezpłatnym środowisku UniLogic. W jednym środowisku:

zaprogramujemy logikę PLC,
zaprojektujemy wizualizację HMI,
sparametryzujemy i zdiagnozujemy falowniki oraz serwonapędy,
dodamy moduły lokalne i wyspy zdalne,
przeprowadzimy diagnostykę programu oraz napędów,
skonfigurujemy połączenie z chmurą UniCloud.

Oprogramowanie można pobrać ze strony producenta: https://www.unitronicsplc.com/software-unilogic-for-programmable-controllers/

Może inna wielkość HMI?

Sterowniki zintegrowane serii UniStream występują zawsze w 3 różnych wielkościach:

Panel 5": US5-B5-T24 lub US5-B10-T24
Panel 7": US7-B5-T24 lub US7-B10-T24
Panel 10,1": US10-B5-T24 lub US10-B10-T24 (tutaj jesteś)

Dodatkowo każdy sterownik obsługuje VNC (Klient/serwer), dzięki czemu, żeby wyświetlić wizualizację czy sterować maszyną potrzebujesz jedynie komputera lub telefonu i darmowego VNC Viewera.

Chmura

Sterowniki, dzięki obsłudze MQTT mogą komunikować się z chmurą UniCloud. Dzięki niej zyskasz:

zdalny dostęp VPN i VNC,
archiwizowanie i analizę danych,
wizualizacje, wykresy, wskaźniki,
powiadomienia mailowe i SMS w przypadku wystąpienia awarii,
generowanie raportów w PDF,
monitorowanie KPI w czasie rzeczywistym.

Więcej dowiesz się tutaj: https://tech.elmark.com.pl/uni/unicloud/O-Unicloud.html

Specyfikacja

US10-B10-T24
Typ urządzenia	Sterownik PLC z wbudowanym panelem HMI o przekątnej 10.1" serii UniStream

Wbudowane wejścia i wyjścia
Wejścia cyfrowe (izolowane)	10 wejść cyfrowych; sink/source
Wejścia szybkie/enkoderowe	-
Wejścia temperaturowe, RTD/TC	-
Wejścia analogowe	2 wejścia analogowe; 0-10V, 0-20mA, 4-20mA; 12-bit
Wyjścia tranzystorowe	12 wyjść cyfrowych; source (pnp)
Wyjścia szybkie	2 wyjścia szybkie; 3kHz Wyjścia szybkie wliczone w łączną liczbę wyjść tranzystorowych
Wyjścia przekaźnikowe	-
Wyjścia analogowe	-
Maksymalna ilość I/O	do 2048 punktów
Dodatkowe rozszerzenia wejść i wyjść
Doczepiane moduły I/O	-
Lokalne moduły I/O	Aby dodać lokalne wejścia/wyjścia, należy użyć adapterów rozszerzeń wejść/wyjść UAG-CX. Adaptery te zapewniają punkt połączenia dla standardowych modułów UniStream Uni-I/O™. Za pomocą tych adapterów można podłączyć do 80 modułów I/O do jednego PLC.
Zdalne wyspy	Tak, URB-TCP do 63 modułów lub URB-TCP2 do 6 modułów Do 8 masterów IO-Link Unitronics.

Wyświetlacz HMI
Czy wbudowany?	Tak, 10.1 calowy ekran HMI
Ekran dotykowy	Rezystancyjny, analogowy
Obszar wyświetlania szerokość x wysokość (mm)	222,72 x 125,28
Otwór montażowy szerokość x wysokość (mm)	266,6 x 177,3
Rozdzielczość	1024 x 600 (WSVGA)
Kolory	65536 (16bit)
Klawiatura	Wirtualna

Zasilanie
Napięcie zasilania	24VDC
Zakres napięcia zasilania	20.4VDC to 28.8VDC
Max. Pobór prądu	0.52A@24VDC

Porty komunikacyjne
Wbudowane	1 porty Ethernet; 1 port USB host; 1 mini USB do programowania
Dodatkowe	CANbus; RS485; RS232 Do 3 modułów, maksymalnie 2 porty szeregowe
Port Ethernet	10/100 Base-T (RJ45); Napięcie izolacji: 500 VAC przez 1 minutę Kabel ekranowany CAT5e, do 100 m
USB host	USB 2.0 (480Mbps), typ A, Długość przewodu < 3m
CAN	-
Obsługiwane protokoły
Wbudowane	Ethernet/IP Scanner/Adapter, Modbus TCP/IP Client/Server, własna ramka po TCP/IP lub UDP, VNC Client/Server, SNMP v3, MQTT Client, OPC UA Server, BacnetIP Server, REST API Client, OCPP, FTP Client/Server, obsługa chmury Unicloud, email, SMS, SQL (w wersji B10), Webserver (w wersji B10),
Przez dodatkowy port	EtherCAT Master, Modbus RTU Master/Slave, własna ramka po RS232, własna ramka po RS485, CANOpen Master, własna ramka po CANbus.

Pamięć
Pamięć wbudowana	RAM: 1GB ROM: Pamięć systemowa 6GB; Pamięć użytkowania 2GB
Pamięć drabinki	1MB
Zewnętrzna pamięć	Karta microSD lub microSDHC Pamięć do 32GB Prędkość do 200Mbps
Bateria	3V CR2032; 4 lata przy pracy w temp. 25°C odpowiada za zapamiętywanie danych systemowych, zmiennych oraz RTC
Środowisko
Stopień ochrony	Montaż panelowy (przód): IP66, NEMA 4X Tył: IP20, NEMA1
Temperatura pracy	-20°C to 55°C
Standardy	UL, CE, UKCE, EAC
