US5-B5-TA30

US5-B5-TA30

Typ urządzenia

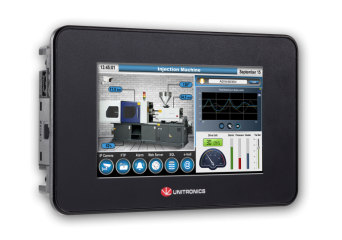

Sterownik PLC z wbudowanym panelem HMI o przekątnej 5" serii UniStream

Wbudowane wejścia i wyjścia

Wejścia cyfrowe (izolowane)

14 wejść cyfrowych; sink/source

Wejścia szybkie/enkoderowe

2 wejścia; 90kHz; 32-bit

Wejścia szybkie wliczone w łączną liczbę wejść cyfrowych

Wejścia temperaturowe, RTD/TC

2 (izolowane)

Termopara, PT100/NI100/NI120/PT1000/NI1000

Wejścia analogowe

2 wejścia analogowe (izolowane); 0-10V, 0-20mA, 4-20mA; 14-bit

Wyjścia tranzystorowe

10 wyjść cyfrowych; source (pnp)

Wyjścia szybkie

2 wyjścia szybkie; 3kHz

Wyjścia szybkie wliczone w łączną liczbę wyjść tranzystorowych

Wyjścia przekaźnikowe

 -

Wyjścia analogowe

2 wyjścia analogowe; 0-10V 12-bit, ±10V 11-bit+znak 0-20mA, 4-20mA 12-bit

Maksymalna ilość I/O

do 2048 punktów

Dodatkowe rozszerzenia wejść i wyjść

Doczepiane moduły I/O

 -

Lokalne moduły I/O

Aby dodać lokalne wejścia/wyjścia, należy użyć adapterów rozszerzeń wejść/wyjść UAG-CX. Adaptery te
zapewniają punkt połączenia dla standardowych modułów UniStream Uni-I/O™.

Za pomocą tych adapterów można podłączyć do 80 modułów I/O do jednego PLC.

Zdalne wyspy

Tak, URB-TCP do 63 modułów lub URB-TCP2 do 6 modułów

Do 8 masterów IO-Link Unitronics.

Wyświetlacz HMI

Czy wbudowany?

Tak, 5 calowy ekran HMI

Ekran dotykowy

Rezystancyjny, analogowy

Obszar wyświetlania
szerokość x wysokość (mm)

108 x 64,8

Otwór montażowy
szerokość x wysokość (mm)

148,2 x 93,2

Rozdzielczość

800 x 480 (WVGA)

Kolory

65536 (16bit)

Klawiatura

Wirtualna

Zasilanie

Napięcie zasilania

24VDC

Zakres napięcia zasilania

20.4VDC to 28.8VDC

Max. Pobór prądu

0.44A@24VDC

Porty komunikacyjne

Wbudowane

1 porty Ethernet; 1 port USB host;
1 mini USB do programowania

Dodatkowe

CANbus; RS485; RS232
Do 3 modułów, maksymalnie 2 porty szeregowe

Port Ethernet

10/100 Base-T (RJ45);
Napięcie izolacji: 500 VAC przez 1 minutę
Kabel ekranowany CAT5e, do 100 m

USB host

USB 2.0 (480Mbps), typ A, Długość przewodu < 3m

CAN

-

Obsługiwane protokoły

Wbudowane

Ethernet/IP  Scanner/Adapter,
Modbus TCP/IP Client/Server,
własna ramka po TCP/IP lub UDP,
VNC Client/Server,
SNMP v3,
MQTT Client,
OPC UA Server,
BacnetIP Server,
REST API Client,
OCPP,
FTP Client/Server,
obsługa chmury Unicloud,
email,
SMS,
SQL (w wersji B10),
Webserver (w wersji B10),

Przez dodatkowy port

EtherCAT Master,
Modbus RTU Master/Slave,
własna ramka po RS232,
własna ramka po RS485,
CANOpen Master,
własna ramka po CANbus.

Pamięć

Pamięć wbudowana

RAM: 512GB

ROM:
Pamięć systemowa 3GB;
Pamięć użytkowania 1GB

Pamięć drabinki

1MB

Zewnętrzna pamięć

Karta microSD lub microSDHC
Pamięć do 32GB
Prędkość do 200Mbps

Bateria

3V CR2032; 4 lata przy pracy w temp. 25°C
odpowiada za zapamiętywanie danych systemowych, zmiennych oraz RTC

Środowisko

Stopień ochrony

Montaż panelowy (przód): IP66, NEMA 4X

Tył: IP20, NEMA1

Temperatura pracy

-20°C to 55°C

Standardy

UL, CE, UKCE, EAC
