USC-B5-TR22

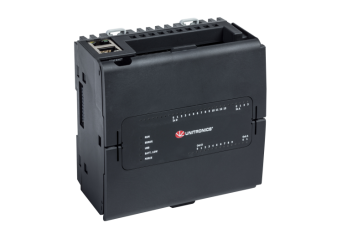

UniStream B5 - Sterownik PLC z wirtualnym HMI w wersji Standard - 10DI,2AI,2TO,8RO

Producent: UNITRONICS
Producent: UNITRONICS
  • 10 wejść cyfrowych Sink/Source
  • 2 wejścia analogowe 0-10V lub 0(4)-20mA (12bit)
  • 2 wyjścia tranzystorowe izolowane, NPN (w tym 2 PWM),
  • 8 wyjść przekaźnikowych
  • wirtualny panel HMI przez VNC
Cena od 2 295,00 zł netto

Wysoka cena? Zaloguj się i kupuj taniej

W magazynie

Przy złożeniu zamówienia do godziny 15:00, wysyłka kurierem DHL jeszcze tego samego dnia

Darmowa dostawa od 500 zł

Pokaż 2 modele

Promocja cenowa na model HDR-15-5

Modele

Akcesoria

Opis

Sterownik PLC z wirtualnym HMI sprawdzi się wszędzie tam gdzie:

  • nie potrzebujesz fizycznego panelu HMI, bo chcesz wyświetlać wizualizacje i sterować instalacją z telefonu lub komputera (przez VNC),
  • chcesz zaoszczędzić pieniądze na panelu HMI,
  • chcesz mieć oddzielny panel HMI, a sterownik zamontować na szynie DIN,
  • sterownik PLC ma być zamontowany w trudno dostępnym miejscu, a wizualizacja wyświetlana w łatwo dostępnym,
  • istnieje duże ryzyko uszkodzenia panelu HMI, dlatego bezpieczniej oddzielić CPU oraz logikę od wyświetlanej wizualizacji.

Którą serię sterownika wybrać?

Jeśli zastanawiasz się, który model sterownika wybrać pod kątem funkcjonalności i ilości wbudowanych I/O to nasza tabelka porównawcza Ci w tym pomoże:

Konfiguracja I/O sterowników PLC UniStream

Rozbudowa o dodatkowe I/O

Jeśli wbudowana liczba wejść i wyjść nie jest wystarczająca, bez problemu możemy sterownik rozszerzyć o moduły:
  • lokalne
8 modułów I/O podłączonych bezpośrednio do sterownika
kolejne moduły dołączane za pomocą adaptera UAG (max 5 adapterów na sterownik, max 16 modułów na adapter)
  • zdalne
do 8 wysp zdalnych po Modbus TCP/IP (każda wyspa do 63 zdalnych modułów I/O) oraz do 8 masterów IO-Link

Komunikacja

  • wbudowana
    • Ethernet/IP  Scanner/Adapter,
    • Modbus TCP/IP Client/Server,
    • własna ramka po TCP/IP lub UDP,
    • VNC Client/Server,
    • SNMP v3,
    • MQTT Client,
    • OPC UA Client,
    • BacnetIP Server,
    • REST API Client,
    • OCPP,
    • FTP Client/Server,
    • obsługa chmury Unicloud,
    • email,
    • SMS,
    • SQL (w wersji B10),
    • Webserver (w wersji B10),
  • rozszerzana modułem
    • EtherCAT Master,
    • Modbus RTU Master/Slave,
    • własna ramka po RS232,
    • własna ramka po RS485,
    • CANOpen Master,
    • własna ramka po CANbus.

Programowanie

Sterowniki serii Unistream programuje się w wielokrotnie nagradzanym i bezpłatnym środowisku UniLogic. W jednym środowisku:
  • zaprogramujemy logikę PLC,
  • zaprojektujemy wizualizację HMI,
  • sparametryzujemy i zdiagnozujemy falowniki oraz serwonapędy,
  • dodamy moduły lokalne i wyspy zdalne,
  • przeprowadzimy diagnostykę programu oraz napędów,
  • skonfigurujemy połączenie z chmurą UniCloud.

Oprogramowanie można pobrać ze strony producenta: https://www.unitronicsplc.com/software-unilogic-for-programmable-controllers/

Dodatkowy HMI

Każdy sterownik serii Unistream obsługuje VNC (Klient/serwer), dzięki czemu, żeby wyświetlić wizualizację czy sterować maszyną potrzebujesz jedynie komputera lub telefonu i darmowego VNC Viewera. Natomiast, jeśli chcesz mieć fizyczny, dotykowy panel HMI wystarczy kupić jedną z czterech opcji:

Włączasz panel, wpisujesz adres IP sterownika PLC i masz skonfigurowane połączenie PLC-HMI.

Chmura

Sterowniki, dzięki obsłudze MQTT mogą komunikować się z chmurą UniCloud. Dzięki niej zyskasz:
  • zdalny dostęp VPN i VNC,
  • archiwizowanie i analizę danych,
  • wizualizacje, wykresy, wskaźniki,
  • powiadomienia mailowe i SMS w przypadku wystąpienia awarii,
  • generowanie raportów w PDF,
  • monitorowanie KPI w czasie rzeczywistym.

Specyfikacja

USC-B5-TR22

Typ urządzenia

Sterownik PLC z wirtualnym HMI serii UniStream



Wbudowane wejścia i wyjścia

Wejścia cyfrowe (izolowane)

10 wejść cyfrowych; sink/source

Wejścia szybkie/enkoderowe

-

Wejścia temperaturowe, RTD/TC

-

Wejścia analogowe

2 wejścia analogowe; 0-10V, 0-20mA, 4-20mA; 12-bit

Wyjścia tranzystorowe

2 wyjścia cyfrowe; sink (npn)

Wyjścia szybkie

2 wyjścia szybkie; 30kHz

Wyjścia szybkie wliczone w łączną liczbę wyjść tranzystorowych

Wyjścia przekaźnikowe

8 wyjść przekaźnikowych

Wyjścia analogowe

-

Maksymalna ilość I/O

do 2048 punktów

Dodatkowe rozszerzenia wejść i wyjść

Doczepiane moduły I/O

Do 8 modułów I/O

Lokalne moduły I/O

Poprzez dodatkowy moduł UAG-XKxxx, UAG-XKPxxx lub UAG-XKPLxxx

Zdalne wyspy

Tak, URB-TCP do 63 modułów lub URB-TCP2 do 6 modułów

Do 8 masterów IO-Link Unitronics



Wyświetlacz HMI

Czy wbudowany?

Nie, wirtualny lub poprzez dodatkowy panel USL

Ekran dotykowy

-

Obszar wyświetlania
wysokość x szerokość (mm)

-

Otwór montażowy
wysokość x szerokość (mm)

-

Rozdzielczość

-

Kolory

-

Klawiatura

-



Zasilanie

Napięcie zasilania

24VDC

Zakres napięcia zasilania

20.4VDC to 28.8VDC

Max. Pobór prądu

0.42A@24VDC



Porty komunikacyjne

Wbudowane

2 porty Ethernet; 1 port USB host;
1 mini USB do programowania

Dodatkowe

CANbus; RS485; RS232
Do 3 modułów, maksymalnie 2 porty szeregowe

Port Ethernet

10/100 Base-T (RJ45);
Napięcie izolacji: 500 VAC przez 1 minutę
Kabel ekranowany CAT5e, do 100 m

USB host

USB 2.0 (480Mbps), typ A, Długość przewodu < 3m

CAN

Obsługiwane protokoły

Wbudowane

Ethernet/IP  Scanner/Adapter,
Modbus TCP/IP Client/Server,
własna ramka po TCP/IP lub UDP,
VNC Client/Server,
SNMP v3,
MQTT Client,
OPC UA Client,
BacnetIP Server,
REST API Client,
OCPP,
FTP Client/Server,
obsługa chmury Unicloud,
email,
SMS,
SQL (w wersji B10),
Webserver (w wersji B10),

Przez dodatkowy port

EtherCAT Master,
Modbus RTU Master/Slave,
własna ramka po RS232,
własna ramka po RS485,
CANOpen Master,
własna ramka po CANbus.



Pamięć

Pamięć wbudowana

RAM: 512MB

ROM:
Pamięć systemowa 3GB;
Pamięć użytkowania 1GB

Pamięć drabinki

1MB

Zewnętrzna pamięć

Karta microSD lub microSDHC
Pamięć do 32GB
Prędkość do 200Mbps

Bateria

3V CR2032; 4 lata przy pracy w temp. 25°C
odpowiada za zapamiętywanie danych systemowych, zmiennych oraz RTC

Środowisko

Stopień ochrony

IP20, NEMA1

Temperatura pracy

-20°C to 55°C

Standardy

UL, CE, UKCE, EAC
